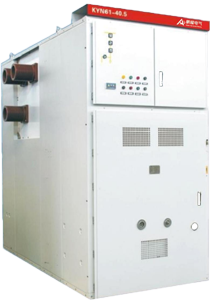

产品图片

KYN 61-40.5 铠装移开式交流金属封闭开关设备






产品概述

KYN61-40.5o型铠装移开式交流金属封闭开关设备(以下简称"开关设备")其主要特点是柜内配用ZN85-40.5型全绝缘真空断路器及弹簧操动机构,也可配用ABB的VD4-40.5和HD4-40.5柜体采用敷铝锌板和冷轧钢板喷塑组装而成,提高了手车与柜体的配合精度,手车推进拉出十分轻便,互换性强。外形美观、方案齐全、使用安全可靠。

本产品用于35kV三相交流50Hz电力系统中,作为发电厂、变电所及工矿企业的配电室接受与分配电能之用,具有控制、保护和监测等功能。本产品符合:GB3906《3~35kV交流金属封闭开关设备》、GB/TI022《高压开关设备和控制设备标准的共用技术要求》、DL/T404《交流高压开关柜订货技术条件》、IEC60298<<额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备>>标准。

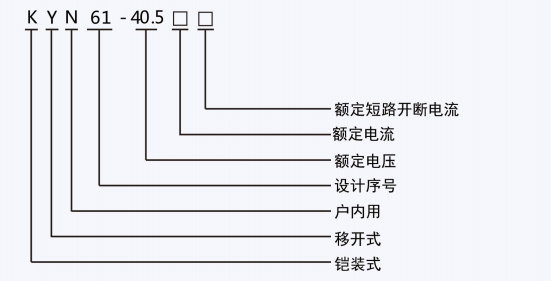

型号及其含义




正常使用条件

周围空气温度:-15℃~+40℃;海拔高度:2000m;

湿度条件:日平均不大于95%,水蒸气压力日平均值不超2.2kPa;月平均不大于90%,水蒸气压力月平均值不超1.8kPa。

地震烈度:不超过8度;

没有腐蚀性或可燃性气体等明显污染的场所。

注:超出上述正常使用条件时,用户可与本公司协商。

主要技术参数

KYN61-40.5型开关设备技术参数

名称

单位

数据

额定电压

KV

40.5

额定电流

主母线的额定电流

A

1250,1600、2000、2500

配用断路器的额定电流

A

630、1250、1600、2000、2500

额定绝缘水平

1min工频耐受电压,极间、极地间/断口间

KV

95/110

雷电冲击耐受电压(峰值),极间、极地间/断口间

KV

185/215

辅助回路、控制回路的工频耐受电压

V/1min

2000

额定频率

Hz

50

额定短路开断电流

KA

20、25、31.5

额定短时耐受电流、额定短路持续时间

kA/4s

20、25、31.5

额定峰值耐受电流

KA

50、63、80

额定短路关合电流

KA

50、63、80

控制路额定电压

V

DC:110220,AC:110220

防护等级

开关设备外壳


IP4X

隔室间(柜门打开时)


IP2X


主要技术参数

KYN61-40.5型开关设备技术参数

名称

单位

数据

额定电压

KV

40.5

额定电流

主母线的额定电流

A

1250,1600、2000、2500

配用断路器的额定电流

A

630、1250、1600、2000、2500

额定绝缘水平

1min工频耐受电压,极间、极地间/断口间

KV

95/110

雷电冲击耐受电压(峰值),极间、极地间/断口间

KV

185/215

辅助回路、控制回路的工频耐受电压

V/1min

2000

额定频率

Hz

50

额定短路开断电流

KA

20、25、31.5

额定短时耐受电流、额定短路持续时间

kA/4s

20、25、31.5

额定峰值耐受电流

KA

50、63、80

额定短路关合电流

KA

50、63、80

控制路额定电压

V

DC:110220,AC:110220

防护等级

开关设备外壳


IP4X

隔室间(柜门打开时)


IP2X
