KYN28-12 型铠装移开式交流金属封闭开关设备

产品概述
KYN28A-12(GZS1)铠装移开式交流金属封闭开关设备(以下简称"开关设备")它适用于三相交流50Hz电力系统,用于接受和分配电能并对电路实行控制、保护及监测。新引进开发的大电流、高开断开关设备,也可做为高压发电机出口单独使用。
本产品符合标准:GB/T39.6《3~35kV交流金属封闭开关设备》,GB/T11022《高压开关设备和控制设备标准的共用技术要求》。

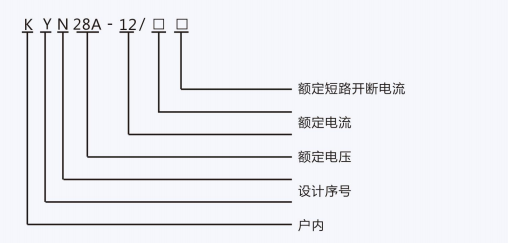

型号及其含义

正常使用条件
正常条件
a.周围环境空气温度:上限,+40℃;下限,-10℃.海拔:2000M
c.相对环境湿度:日平均相以湿度不大于95%,月平均相对湿度平均不大于90%d.地震:烈度不起过8°
e.周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。f.无严重污秽及以常性的剧烈振动,严酷条件下严酷度设计满足1类要求。
特殊工作条件:
*在超过GB/T3906规定的正常的环境条件下使用时,由用户和制造厂协商。
主要技术参数
额定电压(kV) | 3/6/10 |
最高工作电压(kV) | 3.6/7.2/12 |
工频耐受电压(kV) | 42(Imin) |
冲击耐受电电压(kV) | 75 |
额定频率 | 50Hz |
额定电流(A) | 630、1250、1600、2000、2500 |
额定热稳定电流(kA4s) | 16、25、31.5、40、50 |
额定动稳定电流(kA) | 40、80、100、125 |
额定短路开断电流(kA) | 10、25、31.5、40、50 |
额定短路开合电流(kA) | 40、80、100、125 |
分合闸和辅助回路的额定电压(V)直流 | 24,30,48,60,110,220,交流110,220, |
防护等级 | IP4X |
