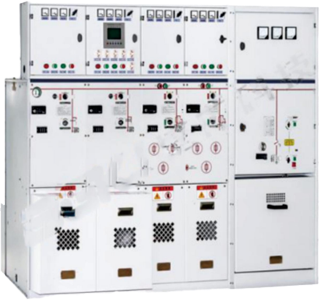

产品图片

XGN-12 全绝缘全密封交流金属环网开关设备

产品概述

XGN-12全绝缘全密封交流金属环网开关设备(以下简称开关柜)是我公司新一代高压电器成套产品，符合国家标准G6/T39.6<<3.6~40.5kV交流金属封闭开关设备和控制设备>>电力部DLT404<<户内交流高压开关柜订货技术条件>>的要求，也满足国际标准IEC60298<<1KV以上5KV以下交流金属封闭开关设备和控制设备的要求>>。

该产品吸收了国外的先进技术，它体积小，仅是普通开关柜体积的50%;断路器具有可靠性高，性能好;"五防"联锁机械可靠、简单等优点。开关柜是3.6、7.2、12KV三相交流电50Hz单母线分段的户内成套装置，作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能，可使用在各类型发电厂、变电路及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。

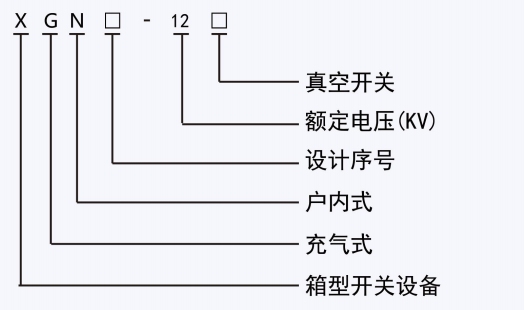

型号及其含义

正常使用条件

1、海拔高度不超过2000m;

2、环境温度:-25℃~+40C,24小时内平均温度不超过+35℃;

3、水平倾斜度不大于3℃;

4、地震烈度不超过8℃;

5、无剧烈震动和冲击及爆炸危险场所。

主要技术参数

序号	项目	单位	技术参数
1	额定电压	kV	3.6、7.2、12
2	额定工频耐受电	kV	对地、相间;42;断口;45
3	额定雷电冲击耐受电压	kV	对地、相间;75;断口;85
4	额定频率	Hz	50
5	额定电流	A	630、1250
6	额定短路开断电流(峰值)	KA	20、25、31.5
7	额定短路关合电流(峰值)	KA	50、63、80
8	额定动稳定流(峰值)	KA	20、25、31.5
9	额定热稳定电流4s(有效值)	KA	20、25、31.5
10	防护等级		IP2X
11	外形尺寸(宽X深X高)	mm	900X1000X2300
12	重量	kg	≈600
