XL-21 动力型配电柜

联系人:韦佳鹏
联系电话:1383710****
企业地址
详细地址http://www.ahpydq.cn/
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
安徽鹏耀电气有限公司是集科研开发、设计制造、营销与服务于一体的智能5G电气设备制造企业。产品广泛用于国家电网、南方电网、中国移动、中国电信、中国铁路、建筑工程、船舶制造、石油化工等 行业。公司总部位于浙江温州,与2022年2月搬迁至安徽蚌埠,坐落于安徽省蚌埠市淮河北岸中国南北分界线,总投资金额6亿,总占地面积175亩,一期总建筑面积50亩,投产后创收入2.5亿元,拥有60000平方米的标准化生产车间,毗邻宁洛高速和合徐高速蚌埠西出口,距京沪高 铁蚌埠南站10余公里,交通便利通达。 公司主营产品:智能剩余电流动作断路器、智能框架断路器、光伏专用塑壳断路器、电子式塑壳断路器、光伏专用并网箱、国网标准化低压柜(SLVA)、农网智能综合配电箱、智能采集电能计量箱、电缆分支箱、一二次融合环网柜、箱式变电站、10KV及35KV智能物联网(5G)成套电气设备和自动化数控精工制作等,公司目前拥有实用新型专利126项,发明专利21项。 公司立志向光伏发电设备和智能物联网(5G)高低压电气元器件、成套开关设备领域深耕,外引行业专家,内招培养,建立技术研发体系,鹏耀电气积极拥抱智能科技,传承工匠精神。随着科技的不断进步和智能化程度的进一步提升,鹏耀将在电气智能化领域取得更大的突破。在珠城这片创业的热土,鹏耀人将以全新姿态,昂扬斗志,乘风破浪,砥砺前行!

产品图片

XL-21 动力型配电柜





产品概述

XL-21动力型配电柜,适用于发电及工矿业企业交流电压500V及以下的三相三线,三相四线,三相五线制系统,作动力照明 配电之用。

XL-21动力型配电柜,具有配电方案灵活、组合方便、实用性强、结构新颖等特点。

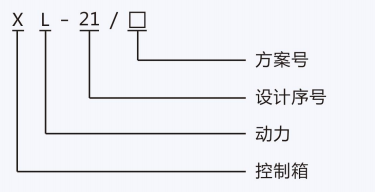

型号及其含义




正常使用条件

1.周围空气温度不高于+40℃,不低于-5℃,并且24小时内其平均温度不高于+35℃。天气条件,空气清洁,相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较高的相对湿度。

2.海拔高度不超过2000米。

3.本产品适用于以下温度的运输和储存过程:-25℃至+55℃的范围之间,在短时间内(不超过24小时)可达+70℃,在这些极限温度下装 置不应遭到任何不可恢复的损伤,而且在正常条件下应能正常工作。

注:超出上述正常使用环境条件,请与我司协商解决。

主要特点

1.主要电气性能完全符合GB/T7251.12的规定。

2.辅助电路具有就地、远方、自动控制和就地、远方控制切换的功能,接触器可采用直流保持。

3.受电主开关具有短路保护、过载保护,为与下一级开关配合,取消瞬间保护,避免了越级跳闸,并具有自投、手动操作和自动切换功能。

4.馈电电路主开关具有瞬间脱扣和热磁脱扣保护,当用户要求,可加装漏电保护。

5.电动机控制电路具有短路瞬时、过载、欠压释放及断相保护。

6.受电电路装有电流表、电压表。

主要技术参数


序号

名称

单位

数据

1

主电路额定电压

V

AC:400V

2

辅助电路额定电压

V

AC:230、400V

3

额定频率

Hz

50

4

额定绝缘电压

V

690V

5

额定电流

A

≤400A



主要特点

1.主要电气性能完全符合GB/T7251.12的规定。

2.辅助电路具有就地、远方、自动控制和就地、远方控制切换的功能,接触器可采用直流保持。

3.受电主开关具有短路保护、过载保护,为与下一级开关配合,取消瞬间保护,避免了越级跳闸,并具有自投、手动操作和自动切换功能。

4.馈电电路主开关具有瞬间脱扣和热磁脱扣保护,当用户要求,可加装漏电保护。

5.电动机控制电路具有短路瞬时、过载、欠压释放及断相保护。

6.受电电路装有电流表、电压表。

主要技术参数


序号

名称

单位

数据

1

主电路额定电压

V

AC:400V

2

辅助电路额定电压

V

AC:230、400V

3

额定频率

Hz

50

4

额定绝缘电压

V

690V

5

额定电流

A

≤400A
