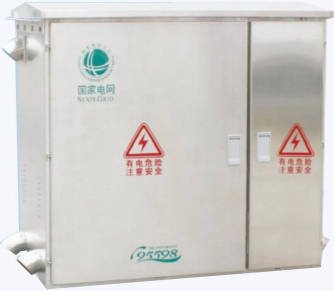

智能综合配电箱

产品概述

智能综合配电箱是一种本着安全、经济、合理、可靠的原则而设计的新型户外配电无功补偿综合柜。适用于城网、农网改造、工矿企业、路灯照明、住宅小区等交流50HZ、额定电压400V的配电系统中，具有电能分配、控制、保护、无功补偿、电能计量等多功能的新型户外综合配电箱，同时可根据用户要求加入漏电保护功能。产品具有结构新颖、合理、防护等级高、安装调试、维护及检修方便等优点。产品符合GB/T7251.1、GB/T7251.2、GB/T1557.6、GB/T7251.8,并通过了3C认证，是目前电网改造中理想的低压成套装置。

智能综合配电箱适用于0.4KV电压等级的电能分配、计量、保护和无功功率自动补偿。

产品特点

智能综合配电箱，可具有配电，补偿，计量三种基本功能。用户可根据需要选择不同方案，具体方案号如下:

01一一配电+补偿+计量

02一一配电+补偿

03一一配电+计量

04一一补偿+计量

05一一配电

06一一计量

07一一补偿

技术参数

1、额定电压:400V

2、额定频率:50Hz

3、配用变压器电流分别为:20、30、50、63.80、100、125、160、200、250、315、400、500、630(KVA)

4、电容分组:一般分2、3、4、5组;可以根据客户要求配置。

5、馈电回路:一般分3路，每路按所配变压器总容量的80%~100%配置，如用户有特殊要求，按用户要求。

6、补偿方式:循环投切，编码投切，模糊控制自动投切。

运行条件

1、环境温度:-25℃~+40℃。

2、空气相对湿度:日平均值大于90%,月平均不大于90%。

3、海拔高度:2000m。

4、环境条件:适用于箱体内安装，不适用于有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的地方。

5、安装位置:与地面垂直的倾斜度不超过5°。

主要性能

1.响应及时迅速，补偿效果好，工作可靠，也可根据用户需求加入漏电保护器

2.保护功能:过压、过载、欠压、欠流、短路、缺相、零序超限等功能

3.自动运行功能:停电退出、送电后延时10s自动恢复

4.可提高电网功率因数达到0.95以上
