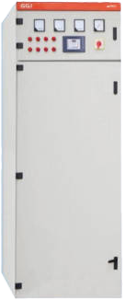

GGJ 低压智能无功补偿柜

产品概述

产品广泛应用于电力、化工、船舶、地铁、民航、汽车、建筑、冶金、纺织等诸多领域。GGJ交流低压无功功率补偿装置符合GB/T15576《低压成套动力功率补偿装置》。GGJ交流低压无功功率补偿装置是由一个或多个低压开关设备，低压电容器和与 之相关的控制、测量、信号、保护和调节等设备，由制造厂完成所有内部的电气和机械的连接，用结构部件完整地组装在一起的一种组合体GGJ低压无功功率自动补偿成套装置主要用于低压配电室，与配电屏并列，用于集中补偿系统无功功率，提高功率因数减少系统的无功耗，改善电能质量。

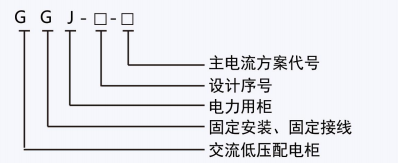

型号及其含义

正常使用条件

1、额定电压:400V

2、额定频率:50Hz

3、最大运行电流:1.4In

4、最高运行电压:1.1Un

5、响应时间:无接点快速无涌流投切≤20ms高性能强力接触器60s

6、最大涌流:无接点快速无涌流投功≤1.5In

7、测量精度:电压/电流+0.5%功率+1%频率0.1Hz

8、控制回路:18

9、环境温度:-25°℃~+45°℃

10、空气相对温度:≤90%

11、冷却:强制冷却

12、安装地点:海拔1000M以下

产品特点

测控高度智能

测控装置采用DSP技术，可测量频率、电压、电流、有功、无功、功率因数、谐波分量等不同类型参数，并可实现不等步自动投切，可实现谐波越限、电压越限、系统振荡报警及保护功能。

高效安全可靠

采用GGJ系列滤波补偿电容器和HL系列滤波电抗器，电容有内置放电电阻，采用了干性技术、自愈技术，压敏断路器技术等先进工艺，具 有寿命长，过载能力强。电抗器线性度高，电感误差小、体积小、温度等级高(H级),同时还有完善的温度保护系统及通风系统。

投切技术

HKT无接点快速无涌流投切装置或高性能强力接触器进行投切。
