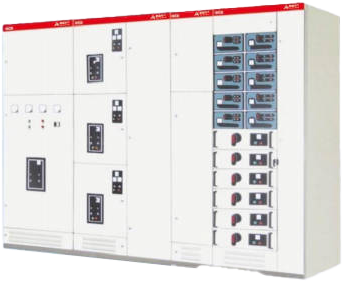

GCS低压抽出式开关柜

产品概述

GCS型低压抽出式开关柜(以下简称装置)是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。该装置目前已被电力用户广泛选用。

装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50Hz、额定工作电压为380(400、660)V、额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

装置的设计符合下标准:

GB/T7251.1

GB/T7251.12

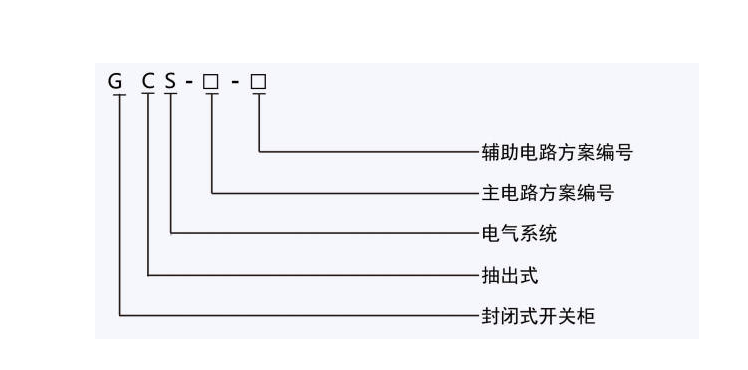

型号及其含义

正常使用条件

• 周围空气温度不高于+40C,不低于-5C。24小时内平均温度不得高于+35C。超过时，需根据实际情况降容运行。

• 户内使用，使用地点的海拔高度不得超过2000m。

• 周围空气相对湿度在最高温度为+40C时不超过50%,在较低温度时允许有较大的相对湿度:如+20C时为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响。

• 装置安装时与垂直面的倾斜不超过5%,且整组柜相对平整(符合GBJ232-82 标准)。

• 装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。

• 用户有特殊要求时，可以与制造厂协商解决

基本技术参数

• 基本技术参数见表1

• 主电路方案：装置主电路方案共32组118个规格(见表2),不包括由于辅助电路的控制与保护的变化而派生方案和规格。包括了发电、供用电和其它电力用户的需要，额定工作电流为4000A,适合为2500KVA及以下的配电变压器选用。此外，为适应供用电提高功率因数的需 要而设计了电容器补偿柜;考虑综合投资的需要而设计了电抗器柜。

主要电器元件

主要电器元件的选用原则立足于引进技术，国内能成系列批量生产，又能满足装置高性能的要求。

1.电源及馈线单元断路器主选AH系列。也可选用其它性能更先进的Schneider公司生产的M系列、ABB公司生产的F系列。AH型断路器具有性能好、结构紧凑、重量较轻、系列性强的特点。价格相对较低，维护使用方便，各项性能指标能满足本装置的要求。

2.抽屉单元(电动机控制单元、部份馈电单元)断路器主选CM1、TG.TM30 系列塑壳断路器，部份选用MOELLER公司生产的NZM-100A系列。这些开关均有性能好，结构紧凑、短飞弧或无飞弧、技术经济指标高的特点，能满足本装置的要求。

3.隔离开关及熔断器式隔离开关选Q系列。该系列可靠性高、分断能力强，并可以实现机械联锁。

4.熔断器主选NT系列。

5.交流接触器选用B系列、LCl-D系列。

装置特点

1.提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。

2.功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，.使故障局限在最小范围。

3.母线平置式排列使装置的动、热稳定性好，能承受80/176kA短路电流的冲击。

4.MCC 柜单柜的回路数量多到22回，充分考虑大单机容量发电，石化系统等行业自动化电动门(机)群的需要。

5.装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。电流互感器装置于电缆隔室内，使安装维修方便。

6.同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求。

7.抽屉单元有足够数量的二次插接件(1单元及以上为32对，1/2单元为20对),可满足计算机接口和自控回路对接点数量的要求。

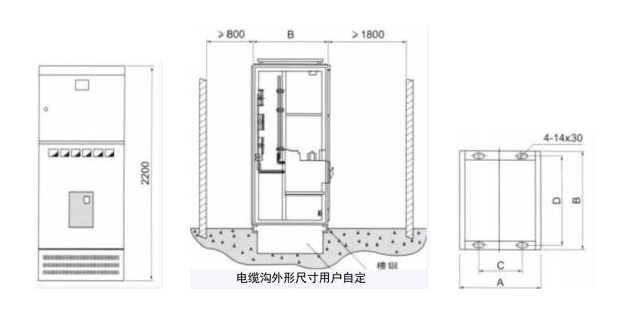

安装示意图
