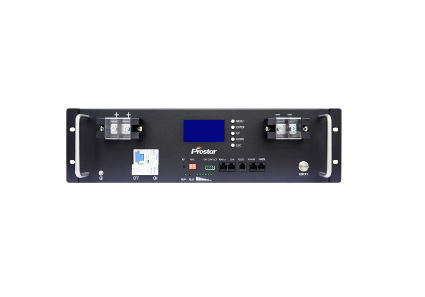

机架式锂电池组 2.56kWh-16.07kWh
PLR-S系列机架式锂电池组 |2.56千瓦时-16.07千瓦时 |防护等级：IP20
Prostar PLR-S系列机架式锂电池组是一款高性能的储能解决方案，设计用于多种应用。这些电池组容量为2.56kWh~16.07kWh，采用LiFePO4作为正极材料，以其长周期寿命和优异安全性能著称，确保了可靠稳定的能量储存。它们设计时可在80%放电深度（DOD）下提供至少6000次循环，展示了其在各种储能应用中的耐用性和耐久性。
这些电池组兼容主流逆变器品牌，是商业和工业太阳能项目的多功能选择。它们采用标准化设计，采用3U和4U机箱，确保易于集成到现有系统中。采用与主流太阳能逆变器匹配的液晶显示和通信协议，实现无缝监控和控制。双极接口专门设计以支持并行堆叠，为系统扩展提供了灵活性。集成智能电池管理系统（BMS），为每个电池系列提供自平衡功能，提升了电池组的整体安全性和效率。即插即用功能确保这些电池组可以轻松安装和操作，安装时间极短。
功能介绍
安全可靠：采用LiFePO4作为正极材料，确保电池长周期寿命和优异的安全性能
循环寿命：保证在80%排放深度（DOD）、0.5摄氏度下至少6000次循环
标准化设计：采用标准3U/4U/5U外壳，确保适用性
兼容性：兼容市面上主要的逆变器品牌
广泛应用：锂离子电池组系列广泛应用于商业和工业太阳能项目
节省空间：消除串联连接的需求，从而节省空间
液晶显示屏：配备液晶显示屏和与主流太阳能逆变器匹配的通信协议
双极接口：专门设计的双正负极接口便于并行堆叠
集成智能BMS：集成智能电池管理系统，具备各电池系列的自我平衡功能
即插即用：只需插入电池即可立即使用。

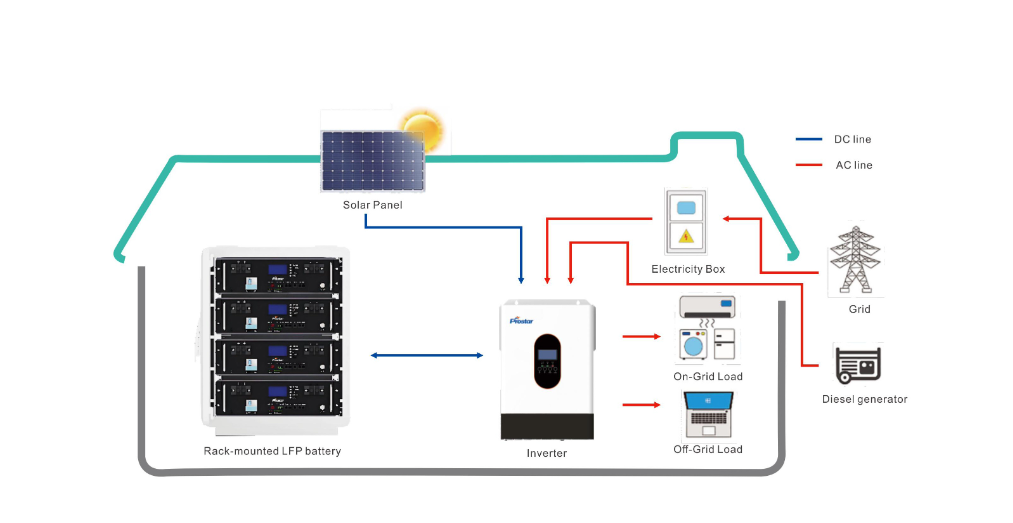

应用图
技术规格
模型 | PLR-S-24100 | PLR-S-24200 | PLR-S-48100 | PLR-S-48200 | PLR-S-48280 | PLR-S-51100 | PLR-S-51200 | PLR-S-51280 | PLR-S-51314 |
电气特性 | |||||||||
额定电压（VDC） | 25.6 | 48 | 51.2 | ||||||
额定容量（Ah） | 100 | 200 | 100 | 200 | 280 | 100 | 200 | 280 | 314 |
储能（千瓦时） | 2.56 | 5.12 | 4.8 | 9.6 | 13.44 | 5.12 | 10.24 | 14.28 | 16.07 |
周期寿命 | 6000周期 @80% DOD，0.5C | ||||||||
充放电标准 | |||||||||
充电电压（V） | 28 | 52.5 | 56 | ||||||
最大充电电流（A） | 100 | 100 | 100 | 200 | 200 | 100 | 200 | 200 | 200 |
最大放电电流（A） | 100 | 100 | 100 | 200 | 200 | 100 | 200 | 200 | 200 |
放电截止电压（VDC） | 22 | 40.5 | 43.2 | ||||||
电荷切断电压（VDC） | 29.2 | 54.7 | 58.4 | ||||||
环境 | |||||||||
充电温度 | 相对湿度0°C至50°C @60±25% | ||||||||
放电温度 | -20°C至50°C @60±25% 相对湿度 | ||||||||
储存温度 | -20°C至50°C @60±25% 相对湿度 | ||||||||
机械 | |||||||||
防护等级 | IP20 | ||||||||
材质系统 | LiFePO4 | ||||||||
案情材料 | 金属 | ||||||||
安装 | 机架式 | ||||||||
背包尺寸 LxWxH（毫米） | 480×483×133 （3U） | 480×483×178 （4U） | 680×483×178 （4U） | 780×483×230 （5U） | 480×483×133 （3U） | 680×430×178 （4U） | 780×483×230 （5U） | ||
封装尺寸 LxWxH （毫米） | 530×580×210 | 535×585×240 | 850×570×285 | 820×695×328 | 530×580×210 | 850×570×285 | 820×695×328 | ||
最大起飞重量（公斤） | 35 | 48 | 46 | 83 | 120 | 48 | 87 | 120 | 120 |
交通 | |||||||||
协议（可选） | CAN/RS485/RS232 | ||||||||
证书 | |||||||||
包装 | UN38.3、MSDS、IEC62619、CE-EMC、UL1973 | ||||||||
细胞 | UN38.3、MSDS、IEC62619、CE、UL1973、UL2054 | ||||||||
注意：产品规格如有变更，恕不另行通知。
