太阳能充电控制器 30A-100A（MPPT）
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
产品图片
太阳能充电控制器 30A-100A（MPPT）
MCR系列MPPT太阳能充电控制器 |充电电流：30A-100A |系统电压：12V/24V/48V/96V |充电控制：MPPT
Prostar MPPT太阳能充电控制器采用先进的数字信号控制技术，是低功耗应用中需要最大充电效率的智能且经济的选择。它采用先进的MPPT控制算法，以最小化最大功率点损耗率和损失时间，并能快速追踪光伏阵列在任何环境下的最大功率点，捕捉最大能量。总体而言，这款MPPT太阳能充电控制器采用三段式电池充电算法，实现快速、高效且安全的充电，显著延长电池寿命并提升系统性能。通过全面的保护措施，如过充、过放电和反向连接，适用于光伏太阳能电池板和电池，可以防止安装错误和系统故障带来的损坏。这款MPPT太阳能充电控制器还配备了多功能液晶显示屏，配备远程电池温度和电压测量的通信端口。它广泛应用于房车、通信基站、家庭系统和现场监控等多个领域。
功能介绍
宽大的直流电压输入范围，适用于各种常见太阳能电池板规格
兼容12V、24V、48V或96V配置的光伏系统
选择低功耗芯片以减少静态待机能耗并最小化能损
三段充电优化电池性能
最高效率可达98%
数字信号控制技术
自动电池电压检测
能够并联输出给直流负载供电
支持多种电池，如铅酸电池
包括湿式电池、AGM、凝胶电池和锂离子电池
配备温度补偿功能
实时功率统计函数

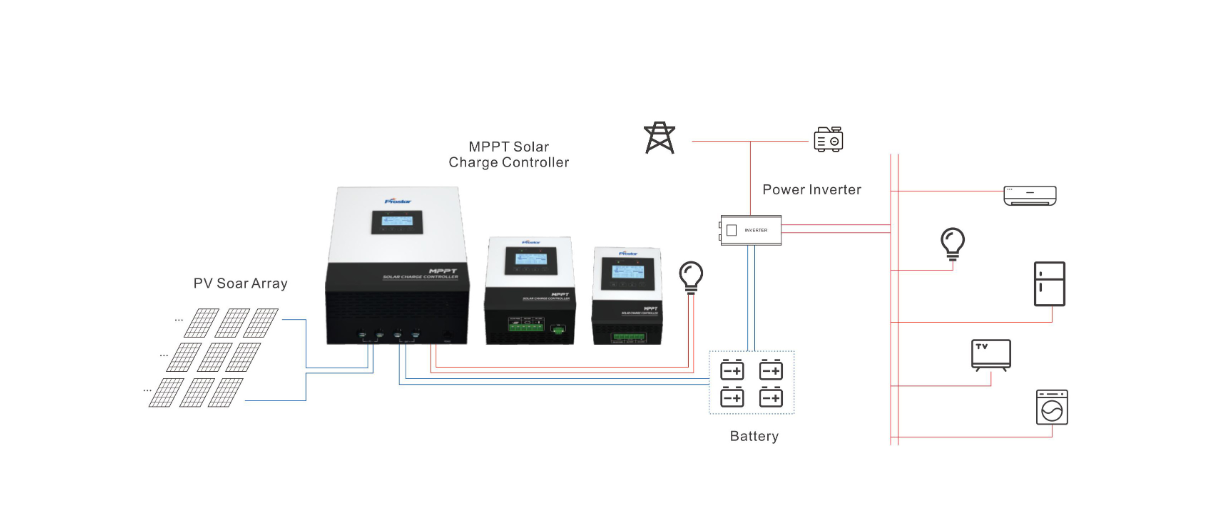

应用图
技术规格
模型 | MCR3024 | MCR6048 | MCR10048 | MCR10096 | ||
MPPT效率 | ≥99.5% | |||||
系统电压 | 12V/24V（自动） | 12V/24V/48V（自动） | 48V/96V（自动） | |||
尺寸（毫米） | 162x150x78 | 200x168x94 | 359x240x114 | |||
净重（公斤） | 1.3 | 1.8 | 7.2 | |||
输入 | ||||||
最大PV输入电压 | 100伏直流 | 170伏直流 | 225伏直流 | |||
MPPT 工作电压范围 | 12V | 18伏直流-95伏直流 | 18伏直流-150伏直流 | - | ||
24V | 34伏直流-95伏直流 | 34伏直流-150伏直流 | - | |||
48V | - | 65伏直流-150伏直流 | ||||
96V | - | 130伏直流-180伏直流 | ||||
低压保护 | 12V | 16伏直流 | - | |||
24V | 30伏直流 | - | ||||
48V | - | 60伏直流 | ||||
96V | - | 120伏直流 | ||||
高压保护 | 100伏直流 | 170伏直流 | 230伏直流 | |||
光伏额定输入功率 | 12V | 428W | 855W | - | ||
24V | 856W | 1710W | - | |||
48V | - | 3420W | 4560W | 5700W | ||
96V | - | 9120W | 11400W | |||
直流负载输出 | ||||||
负载电压 | 和电池电压一样，但96伏直流系统没有直流输出负载 | |||||
负载电流 | 30A | 60A | 100A | |||
冲锋 | ||||||
电池类型 | 密封铅酸、凝胶、淹没式、锂离子、用户定义 | |||||
充电模式 | 三级：CC（恒流）- CV（恒压）- CF（浮子电荷） | |||||
浮子充电电压 | 12V | 13.8伏直流（可设定） | - | |||
24V | 27.6伏直流（可设定） | - | ||||
48V | - | 55.2伏直流（可设定） | ||||
96V | - | 110.4V直流（可设定） | ||||
铅酸违约 | 12V | 14.5伏直流（可设定） | - | |||
24V | 29.0伏直流（可设定） | - | ||||
48V | - | 58.0V直流（可设定） | ||||
96V | - | 116.0VDC（可设定） | ||||
系统 | ||||||
保护功能 | 输入低/高电压、输入/输出极性反向连接、短路、过热、电池耗尽等。 | |||||
展示 | LED + LCD | |||||
交通 | RS485（选装） | |||||
环境 | ||||||
相对湿度 | 5%-90%相对湿度（非凝结） | |||||
海拔 | <3000米 | |||||
工作温度。 | -20°C到+40°C | |||||
防护等级 | IP21 | |||||
注意：产品规格如有变更，恕不另行通知。
技术规格
模型 | MCR3024 | MCR6048 | MCR10048 | MCR10096 | ||
MPPT效率 | ≥99.5% | |||||
系统电压 | 12V/24V（自动） | 12V/24V/48V（自动） | 48V/96V（自动） | |||
尺寸（毫米） | 162x150x78 | 200x168x94 | 359x240x114 | |||
净重（公斤） | 1.3 | 1.8 | 7.2 | |||
输入 | ||||||
最大PV输入电压 | 100伏直流 | 170伏直流 | 225伏直流 | |||
MPPT 工作电压范围 | 12V | 18伏直流-95伏直流 | 18伏直流-150伏直流 | - | ||
24V | 34伏直流-95伏直流 | 34伏直流-150伏直流 | - | |||
48V | - | 65伏直流-150伏直流 | ||||
96V | - | 130伏直流-180伏直流 | ||||
低压保护 | 12V | 16伏直流 | - | |||
24V | 30伏直流 | - | ||||
48V | - | 60伏直流 | ||||
96V | - | 120伏直流 | ||||
高压保护 | 100伏直流 | 170伏直流 | 230伏直流 | |||
光伏额定输入功率 | 12V | 428W | 855W | - | ||
24V | 856W | 1710W | - | |||
48V | - | 3420W | 4560W | 5700W | ||
96V | - | 9120W | 11400W | |||
直流负载输出 | ||||||
负载电压 | 和电池电压一样，但96伏直流系统没有直流输出负载 | |||||
负载电流 | 30A | 60A | 100A | |||
冲锋 | ||||||
电池类型 | 密封铅酸、凝胶、淹没式、锂离子、用户定义 | |||||
充电模式 | 三级：CC（恒流）- CV（恒压）- CF（浮子电荷） | |||||
浮子充电电压 | 12V | 13.8伏直流（可设定） | - | |||
24V | 27.6伏直流（可设定） | - | ||||
48V | - | 55.2伏直流（可设定） | ||||
96V | - | 110.4V直流（可设定） | ||||
铅酸违约 | 12V | 14.5伏直流（可设定） | - | |||
24V | 29.0伏直流（可设定） | - | ||||
48V | - | 58.0V直流（可设定） | ||||
96V | - | 116.0VDC（可设定） | ||||
系统 | ||||||
保护功能 | 输入低/高电压、输入/输出极性反向连接、短路、过热、电池耗尽等。 | |||||
展示 | LED + LCD | |||||
交通 | RS485（选装） | |||||
环境 | ||||||
相对湿度 | 5%-90%相对湿度（非凝结） | |||||
海拔 | <3000米 | |||||
工作温度。 | -20°C到+40°C | |||||
防护等级 | IP21 | |||||
注意：产品规格如有变更，恕不另行通知。
