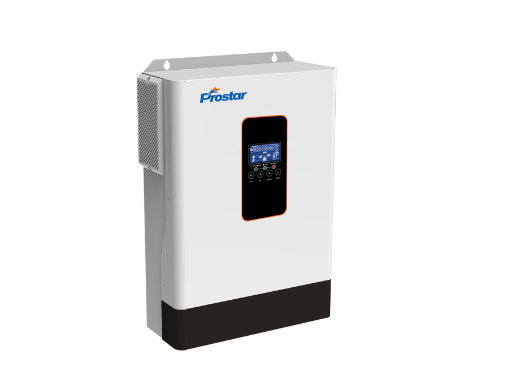

产品图片
离网太阳能逆变器 3.5kW-6.2kW
PIE系列离网混合太阳能逆变器 |容量：3.5千瓦 / 5.5千瓦 / 6.2千瓦 |光伏阵列 MPPT 电压范围：60伏直流-500伏直流 |相位：单相 |输入/输出电压：220VAC/230VAC |频率：50Hz/60Hz
Prostar PIE系列离网混合太阳能逆变器提供纯正弦波输出，具备公用事业功率因数和宽的光伏输入电压支持（60Vdc-500Vdc）。内置100A/120A MPPT太阳能控制器，该太阳能逆变器高效且多功能。它可以激活锂电池，支持Wi-Fi监控，并通过RS485与LiFePO4电池通信。此外，它还具备多种输出优先工作模式，并包含均衡功能以优化电池性能。PIE系列非常适合各种应用，能够轻松应对复杂的环境条件。
功能介绍
纯正弦波
功率因数1.0
PV输入电压60Vdc-500Vdc
内置100A/120A MPPT太阳能控制器
锂电池激活
可选Wi-Fi监控
通过RS485支持LiFePO4电池
支持多重输出优先级：公用事业优先、太阳能优先、太阳能>电池>公用事业、太阳能>公用事业>电池
均衡功能以优化电池性能并延长生命周期
适用于恶劣环境的可拆卸防尘罩

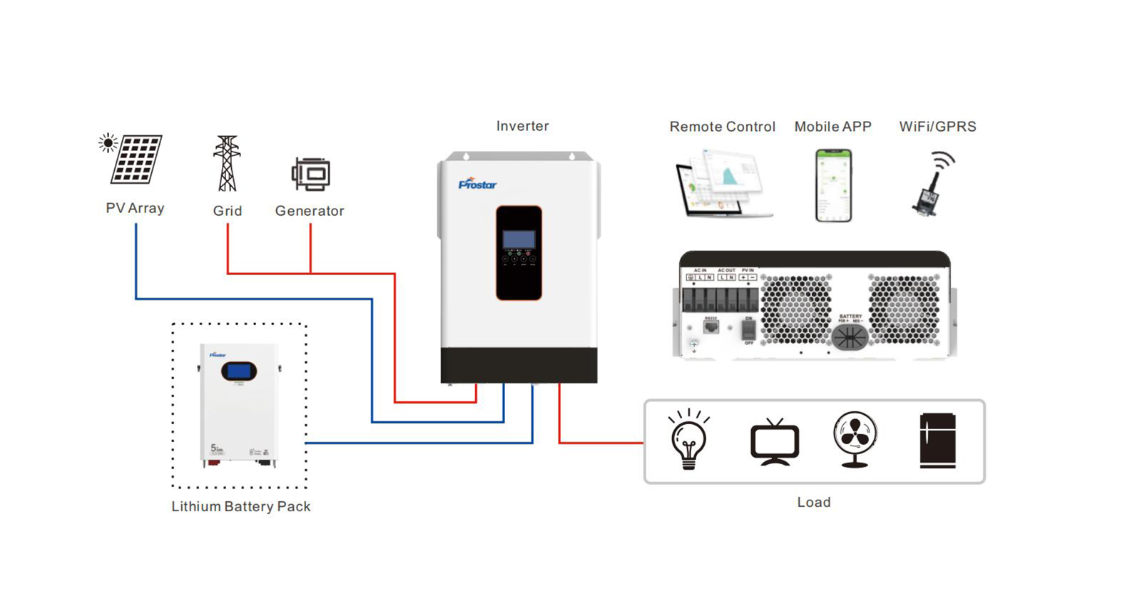

应用图
技术规格
模型 | PIE3.5K-24L | PIE5.5K-48L | PIE6.2K-48L |
容量 | 3.5KVA/3.5KW | 5.5KVA/5.5KW | 6.2KVA / 6.2KW |
产品尺寸（DxWxH mm） | 358x295x100 | 438x295x105 | |
包装尺寸（DxWxH mm） | 465x380x175 | 560x375x185 | |
净重（公斤） | 7 | 9 | 9 |
并行能力 | 不 | 不 | 不 |
输入 | |||
额定电压 | 220/230VAC | ||
可接受电压范围 | 170-280VAC（个人电脑用）;90-280伏电（家用电器） | ||
频率 | 50/60 Hz（自动感应） | ||
输出 | |||
额定电压 | 220/230VAC±5% | ||
浪涌功率 | 7000VA | 11000VA | 12400VA |
频率 | 50/60Hz | ||
波形 | 纯正弦波 | ||
传输时间 | 10ms（个人电脑用）;20毫秒（家用电器） | ||
峰值效率（PV与INV） | 96% | ||
峰值效率（电池与INV） | 93% | ||
过载保护 | 5s@>=150%负载;10s@110%-150%负载 | ||
纹章因子 | 3:1 | ||
可采功率因数 | 0.6-1（电感或电容） | ||
电池 | |||
电池电压 | 24伏直流 | 48伏直流 | 48伏直流 |
浮动电荷电压 | 27伏直流 | 54伏直流 | 54伏直流 |
过载保护 | 33伏直流 | 63伏直流 | 63伏直流 |
充电方法 | CC/CV | ||
锂电池激活 | 是的 | ||
锂电池通信 | 是的（RS485） | ||
太阳能充电器和交流充电器 | |||
太阳能充电器类型 | MPPT | ||
最大光伏阵列功率 | 4000W | 5500W | 6500W |
最大光伏阵列开路电压 | 500伏直流 | ||
光伏阵列MPPT电压范围 | 60伏直流-500伏直流 | ||
最大太阳输入电流 | 15A | 18A | 27A |
最大太阳能充电电流 | 100A | 100A | 120A |
最大交流充电电流 | 80A | 80A | 80A |
最大充电电流 | 100A | 100A | 120A |
身体 | |||
通信接口 | RS232+RS485 | ||
环境 | |||
工作温度范围 | -10°C到50°C | ||
储存温度 | -15°C至50°C | ||
湿度 | 相对湿度5%至95%（非冷凝） | ||
注意：产品规格如有变更，恕不另行通知。
