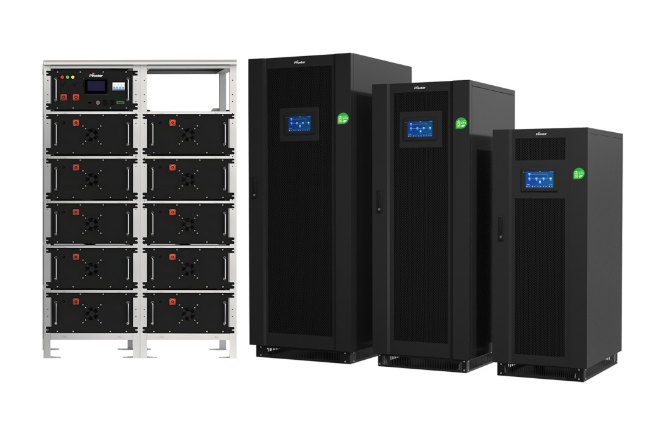

产品图片
三相锂UPS 10kVA-200kVA（3/3 PF：1.0 380/400/415VAC）
ET+锂三相锂UPS |容量：10kVA-200kVA |功率因数：1.0 |相位：3/3 |输入/输出电压：380VAC/400VAC/415VAC |频率：40Hz-70Hz
Prostar ET+Li系列三相锂UPS采用先进的锂离子技术，重新定义关键的电力韧性，提供超快充（3倍加速）以最大限度减少停机时间，并集成BMS通过实时监测电压、温度、SoC和SoH确保安全。其数字信号控制的混合架构动态平衡电网和电池功率，以稳定弱电网或极端负载，同时100%非平衡负载支持处理复杂相位需求。该系列通过ECO模式（98%效率）和多协议连接优化，体现了锂UPS的优势、高能量密度、智能安全和操作适应性，以降低占地面积和生命周期成本保障关键任务运营。
功能介绍
快速充电（最多3倍）可以缩短停机时间并加快恢复速度
集成BMS防止过充、深度放电、短路和热失控
实时监测锂离子电池电压、电流、温度、SoC和SoH。
数字信号控制确保最佳性能
混合电源技术结合了公用电和电池供电，并可调配电。非常适合弱电网和高负载
支持100%不平衡负载，包括单相或双相全负载
部分型号具备前置维护和壁挂设计
ECO模式效率高达98%，并支持并联运行
7英寸LCD触摸屏简化了操作。全面的记录有助于维护
连接方式：RS232，RS485，CAN，USB，干式接点，SNMP，WiFi/GPRS
锂离子电池技术
锂离子技术正在革新UPS电池。与传统的阀控铅酸电池（VRLA）相比，Prostar锂离子电池提供了显著更高的功率密度，寿命延长多达三倍，充电时间更快，且可承受多达十倍的放电周期。它们标配5年保修，使用寿命翻倍多，使用寿命显著延长。
锂离子电池 VS VRLA
特色 | VRLA电池 | LiFePO4电池 | 锂离子电池的优势 |
待机电池续航 | 3-5年 | 十多年 | 寿命可延长三倍。 |
典型的循环寿命 | 260-300 | 超过3000人 | 最多可选择10倍的放电/充电循环。 |
电池充电时间 | 3-8小时 | < 2小时 | 恢复速度快，多次停电也能在短时间内处理。 |
电池重量 | 重 | 光 | 重量减轻近40%，适合较小空间和壁挂式货架。 |
保修 | 1-2年 | 五年 | 安装即用——非常适合偏远或无人值守的场所。 |

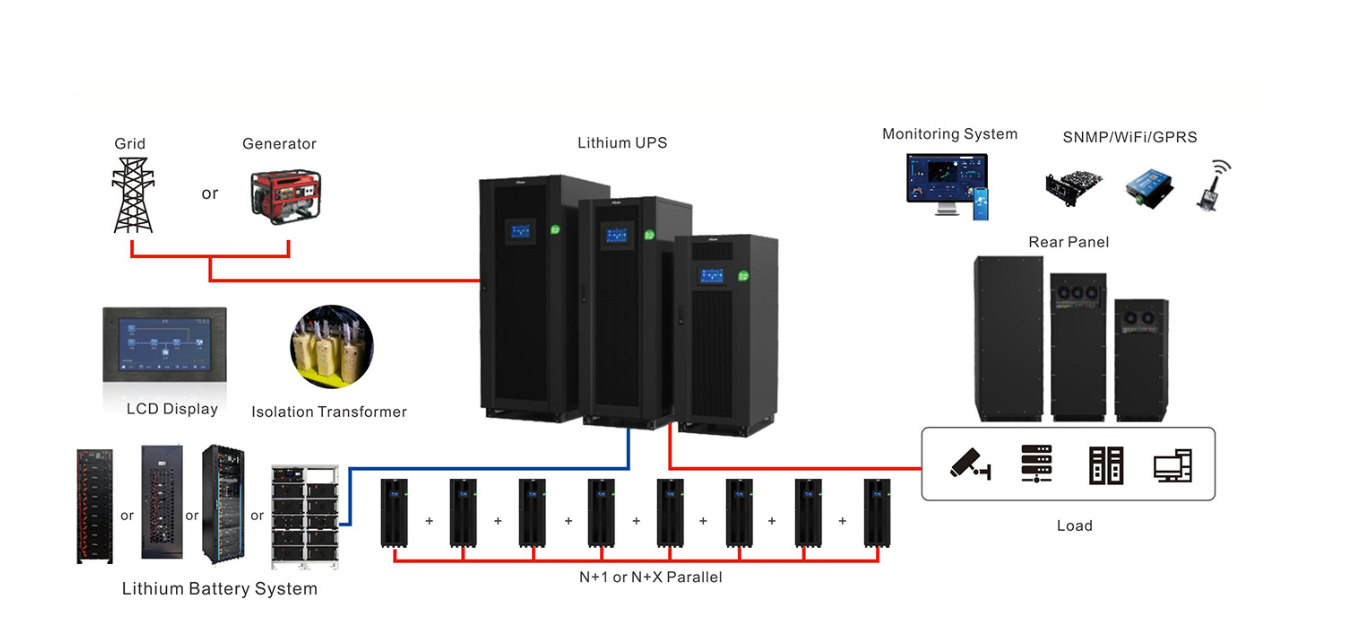

应用图
技术规格
模型 | ET10K+Li | ET15K+Li | ET20K+Li | ET30K+Li | ET40K+Li | ET50K+Li | ET60K+锂 | ET80K+Li | ET100K+Li | ET120K+Li | ET160K+Li | ET200K+Li |
容量（VA/W） | 10公里/10公里 | 15公里/15公里 | 20公里/20公里 | 30公里/30公里 | 40公里/40公里 | 50公里/50公里 | 60公里/60公里 | 80K/80K | 100K/100K | 120K/120K | 160K/160K | 200公里/200公里 |
体型（宽×宽×高） | 490x630x1130 | 500x700x1300 | 600x700x1600 | 700x800x1800 | 800x800x1800 | 1210x800x2000 | ||||||
体重（公斤） | 150 | 160 | 165 | 200 | 240 | 320 | 440 | 560 | 600 | 650 | 736 | 1000 |
输入 | 额定电压 | 380VAC/400VAC/415VAC（3P+N+PE） | ||||||||||
输入频率变化范围 | 40Hz-70Hz | |||||||||||
输入功率因数 | >0.95 | |||||||||||
电池电压 | 358.4伏直流 | |||||||||||
电池数量 | 默认为12V 30节（可设置28-32节） | |||||||||||
输出 | 输出电压 | 380VAC/400VAC/415VAC（3P+N+PE） | ||||||||||
输出频率精度 | 主电源模式：同步状态下跟踪旁路输入;电池模式：50Hz/60Hz ±0.1% | |||||||||||
输出功率因数 | 1.0 | |||||||||||
输出波形失真 | <2%（电阻负载）;<5%（非+锂近负载） | |||||||||||
输出电流峰值因子 | 3:1 | |||||||||||
Inverter Overload Capacity | When the load is <105%, it can work for a long time; when 105% < load < 110%, it will switch to bypass output after 60 minutes; when 110% < load < 125%, switch to bypass output after 10 minutes; when 125% < load < 150%, switch to bypass output after 1 minute; when load > 150%, switch to bypass output after 200 milliseconds | |||||||||||
系统指示器 | System Efficiency | Online mode: >93%, ECO mode: >98% | ||||||||||
Switching Time | 0ms | |||||||||||
平行数 | ≤8套 | |||||||||||
保护功能 | 输出短路保护、输出过载保护、过温保护、电池低压保护、输出过低电压保护、风扇故障保护等。 | |||||||||||
通信接口 | 标准配置：USB、CAN、EPO、RS232、RS485，干式接触;可选配置：SNMP卡、温度补偿配件 | |||||||||||
展示 | 7英寸LCD触摸屏 | |||||||||||
注意：产品规格如有变更，恕不另行通知。
推荐的锂氟PO4锂电池参数
模型 | EHV100-358 | EHV200-358 | EHV280-358 | EHV304-358 | EHV280-512 |
额定容量（AH） | 100 | 200 | 280 | 304 | 280 |
名义能量（kWh） | 35.84 | 71.68 | 100.35 | 108.95 | 143.36 |
额定电压 | 358.4伏直流 | 512伏直流 | |||
标准充电电流 | 0.5摄氏度 | 0.25摄氏度 | 0.25摄氏度 | ||
最大充电电流 | 1C | 0.5摄氏度 | 0.5摄氏度 | ||
标准放电电流 | 0.5摄氏度 | ||||
最大放电电流 | 2C | 1C | 1C | 1C | 1C |
模块数量 | 7 | 7 | 7 | 7 | 10 |
工作温度 | 排放量：-20°C ~ 50°C;电荷：0°C ~ +50°C | ||||
周期 | 3000循环，标准充放 @100% 国防部 | ||||
通信接口 | RS485/CAN | ||||
电池类型 | LiFePO4 | ||||
背包尺寸 DxWxH（mm） | 500x460x1200 | 700x460x1200 | 1992x950x550 | 1475x950×1100 | |
重量（公斤） | 365 | 670 | 820 | 1080 | |
注意：产品规格如有变更，恕不另行通知。
