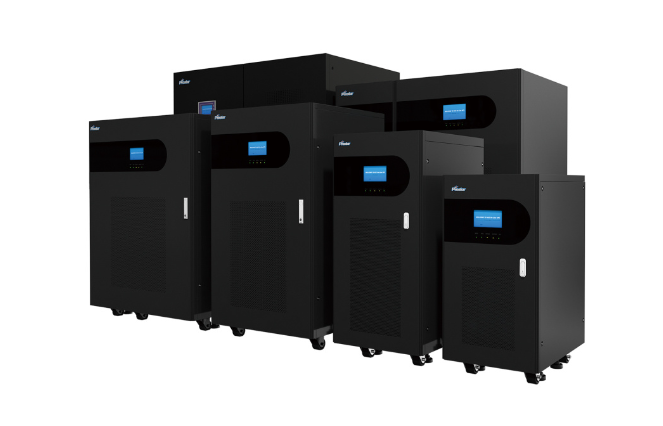

产品图片
低频UPS 10kVA-500kVA（3/3 PF：0.8 380/400/415VAC）
天王星系列低频在线UPS |容量：10kVA-500kVA |功率因数：0.8 |相位：3/3 |输入/输出电压：380VAC/400VAC/415VAC |频率：50Hz/60Hz
Prostar 天王星系列 3P/3P 10kVA-500kVA 低频 UPS 采用先进的数字信号处理全数字控制处理技术和 IGBT 高频脉宽调制技术。双重转换在线拓扑结构设计确保UPS输出为纯正弦波电源，能够追踪频率、锁相、稳定电压并滤除噪声，不受栅极波动影响。灵活的并行技术可应用于不同负载和系统，形成基于客户需求的N+1或N+X工作架构，同时也可根据不同客户需求支持最多8台并联设备，提供不同容量。配备输出隔离变压器、静态旁路开关和手动维护开关，具有高短路抗性，适用于要求严格的工业环境，适合关键应用中的高性能UPS电源。
功能介绍
数字信号处理全数字控制技术有效提升产品性能和系统可靠性
先进的IGBT逆变器技术降低了系统噪声和功率损耗，输入效率超过95%
双重转换纯在线技术为负载提供全时保护
全面的保护功能包括输出过载、短路、逆变器过热、电池低压警告和电池过充保护
强大的冗余并行能力支持N+1或N+X配置，最多可并联8台设备
高级通信功能标配RS232、RS485、干式接触和紧急断电（EPO）接口
预测报警系统和启动自我诊断功能，及时避免因UPS隐藏问题引发的潜在故障风险
大型全彩触摸屏，7英寸全彩触摸屏，多语言显示屏
对复杂环境的适应能力强，配备标准输出隔离变压器

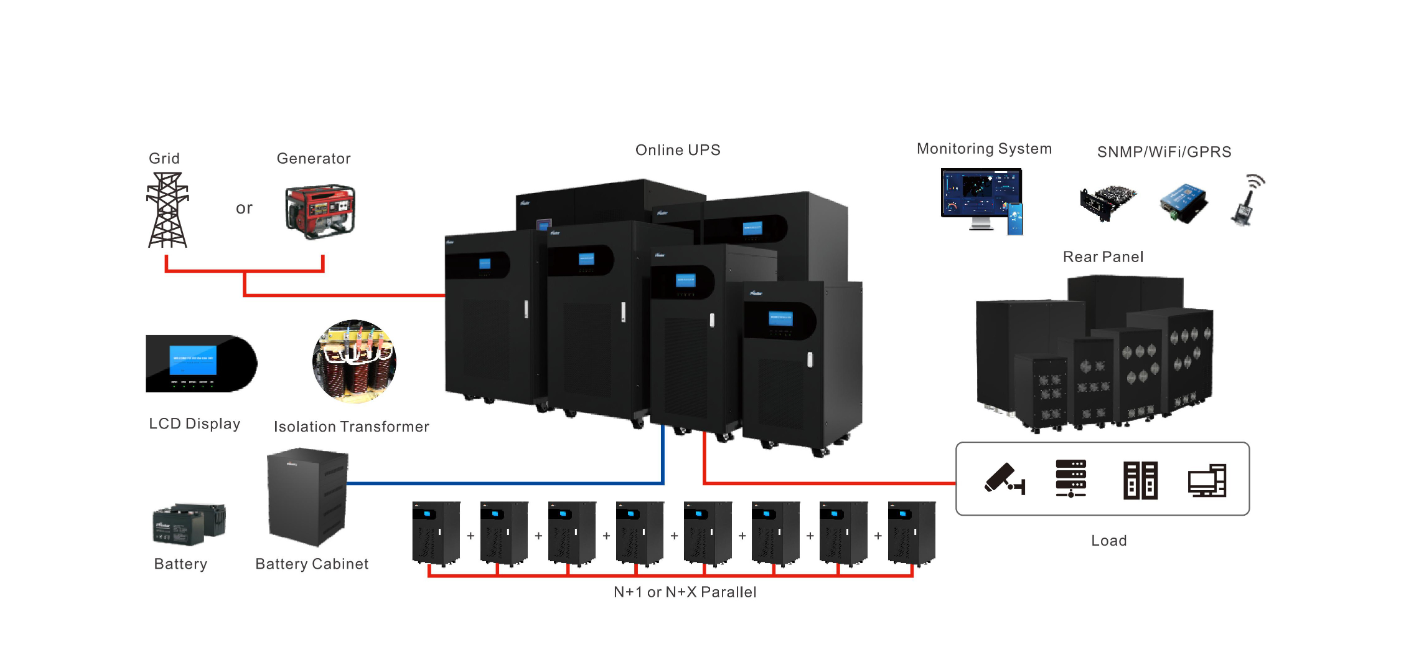

应用图
技术规格
模型 | GT10K | GT15K | GT20K | GT30K | GT40K | GT50K | GT60K | GT80K | GT100K | GT120K | GT160K | GT200K | GT250K | GT300K | GT400K | GT500K | |
容量（VA/W） | 10公里/8公里 | 15公里/12公里 | 20公里/16公里 | 30公里/24公里 | 40K/32K | 50公里/40公里 | 60K/48K | 80K/64K | 100公里/80公里 | 120K/96K | 16万/12万8千 | 20万/16万 | 250K/200K | 30万/24万 | 400K/320K | 50万/40万 | |
电池电压 | 384V | 480伏 | |||||||||||||||
UPS效率 | ≥95% | ||||||||||||||||
噪音 | 48~54分贝 （距离1米） | 53~60分贝 （距离1米） | 53~62分贝 （距离1米） | 54~65分贝 （距离1米） | |||||||||||||
规模 （WxDxH mm） | 485x695x1000 | 555x740x1220 | 800x750x1400 | 1070x750x1400 | 1420x750x1805 | 1630x1026x1902 | |||||||||||
体重（公斤） | 172 | 180 | 184 | 226 | 289 | 350 | 363 | 557 | 580 | 752 | 896 | 1176 | 1207 | 1244 | 2600 | 2850 | |
输入 | 电压 | 380VAC/400VAC/415VAC（3P+N+PE） | |||||||||||||||
频率 | 50Hz/60Hz ±5%（自动） | ||||||||||||||||
功率因数 | ≥0.95 | ||||||||||||||||
输出 | 电压 | 380VAC/400VAC/415VAC（3P+N+PE） | |||||||||||||||
频率 | 50Hz/60Hz ±0.05%（按电池计） | ||||||||||||||||
谐波失真 | 线性负载<3%，非线性负载<5% | ||||||||||||||||
电压不平衡 | 平衡负荷 =1%，不平衡负荷 =3% | ||||||||||||||||
相位移角 | 平衡载荷≤ ±1°，不平衡载荷≤ ±2° | ||||||||||||||||
动态瞬态范围 | 输出为0-50%~100%≤5%，响应率≤10毫秒 | ||||||||||||||||
过载能力 | 110%的 ≥300分钟，125% ≥10分钟，150% ≥1分钟 | ||||||||||||||||
纹章因子 | 3:1 | ||||||||||||||||
波形 | 纯正弦波 | ||||||||||||||||
传输时间 | 0毫秒 | ||||||||||||||||
电池 | 最大充电电流 | 0.2A × C10 | |||||||||||||||
充电时间（标准） | 12小时耐力赛 | ||||||||||||||||
系统性能 | 保护功能 | 输入过压、欠压、输出过载、短路、逆变器过热、电池低压、过压 | |||||||||||||||
运行温度和湿度 | 温度0~40°C，湿度0~95%（非冷凝） | ||||||||||||||||
海拔 | <1000米（增加100米后，输出减少1%，最大4000米 | ||||||||||||||||
通信接口 | RS232，RS485 | ||||||||||||||||
远程信令 | 干接触（电池低电量、电池放电、旁通/故障）、EPO | ||||||||||||||||
遥控 | EPO与旁路 | ||||||||||||||||
保护等级 | IP20 | ||||||||||||||||
并联模式 | N+1、N+X可以并联，功率容量不同 | ||||||||||||||||
软件接口 | Windows 9x、2000、NT、ME、XP、Linux、Novell、MacOS X、NT 4.0 | ||||||||||||||||
平均故障间隔时间 | 30万小时 | ||||||||||||||||
其他 | 防尘防潮，隔离逆变变压器，雷击浪涌吸收，状态开关，手动维护开关 | ||||||||||||||||
可选 | 并联模块，冷启动，SNMP卡，12脉冲，ECO | ||||||||||||||||
注意：产品规格如有变更，恕不另行通知。
