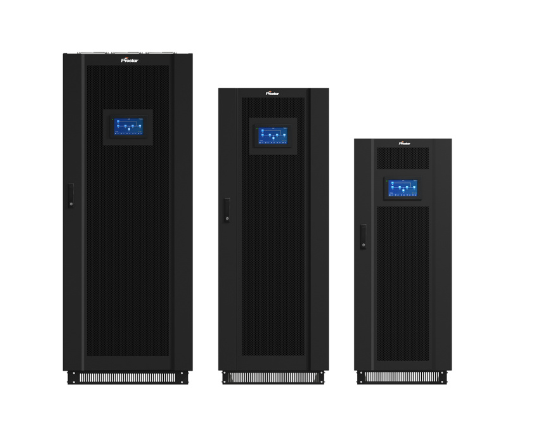

产品图片
工业数字UPS 10kVA-200kVA（3/3 PF：1.0 380/400/415VAC）
ET系列工业数字UPS |容量：10kVA-200kVA |功率因数：1.0 |相位：3/3 |输入/输出电压：380VAC/400VAC/415AC |频率：40Hz-70Hz
Prostar细致且独立地开发了新一代ET系列三相输入三相输出UPS系统。该设计集成了先进的数字信号处理（DSP）数字处理器和IGBT空间矢量脉宽调制（SVPWM），显著改善了传统模拟器件电路的缺点，如控制精度低和控制速度较慢。这一改进有效解决了模拟电路参数漂移的固有问题。系统检测和控制更快、更准确、更稳定，全面提升了UPS的可靠性、电源质量和产品一致性。
新一代ET系列UPS系统，电压范围从10kVA到200kVA，输出功率因数从0.8提升至1.0。考虑到大多数计算机房具有先进功率因数的实际情况，新一代UPS系统考虑了领先负载特性并相应优化设计。它能在1.0到1.0领先范围内的所有负载下工作。
UPS具备DSP全数字控制技术、先进的IGBT逆变技术、双重转换纯在线技术、SCR静态旁路技术、UPS保护技术、绿色电力技术、电池管理技术、并联技术和网络监控技术。这九项技术优势集成、数字化、智能且模块化，使UPS成为真正新一代的不间断电源。
功能介绍
DSP全数字控制以提升性能
先进的电池管理技术，根据电池的充放电特性设计充电管理，有效延长电池寿命
配备公用电力与电池供电技术，支持公用电力和电池功率分配比设置，适用于弱电网和大负载工作环境
具备强大的载荷适应性，能够承载电机和冲击载荷
支持100%不平衡负载、单相满载、任何两相满载，且可正常运行
具备自我检测功能，确保初始启动安全
包括风扇故障报警功能，能及时通知用户更换，确保整个系统的可靠运行
独特的结构设计允许全面前置维护，部分型号配备可靠的墙挂选项，使维护变得轻松
支持ECO模式，ECO模式下效率可达98%
支持并行功能
7英寸LCD电容触摸屏为用户提供了直观且便捷的操作体验
完整的故障记录、运行记录和状态记录功能，便于维护和修理
支持 RS232、RS485、CAN、USB、干式接触、SNMP 卡、WiFi/GPRS 卡等，满足各种需求

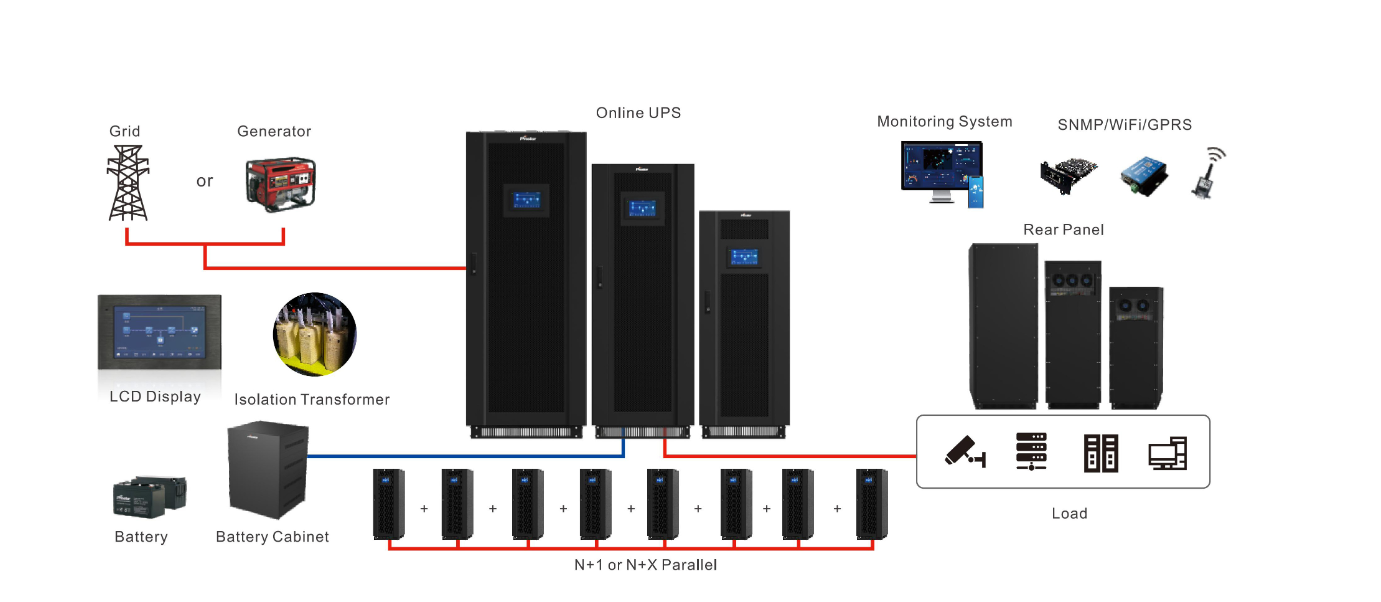

应用图
技术规格
模型 | ET10K | ET15K | ET20K | ET30K | ET40K | ET50K | ET60K | ET80K | ET100K | ET120K | ET160K | ET200K |
容量（VA/W） | 10公里/10公里 | 15公里/15公里 | 20公里/20公里 | 30公里/30公里 | 40公里/40公里 | 50公里/50公里 | 60公里/60公里 | 80K/80K | 100K/100K | 120K/120K | 16万/16万 | 200公里/200公里 |
体型（宽×宽×高） | 490x630x1130 | 500x700x1300 | 600x700x1600 | 700x800x1800 | 800x800x1800 | 1210x800x2000 | ||||||
体重（公斤） | 150 | 160 | 165 | 200 | 240 | 320 | 440 | 560 | 600 | 650 | 736 | 1000 |
输入 | 额定电压 | 380VAC/400VAC/415VAC（3P+N+PE） | ||||||||||
可变输入电压范围 | 304V-456V | |||||||||||
输入频率变化范围 | 40Hz-70Hz | |||||||||||
输入功率因数 | >0.95 | |||||||||||
输入电流极限 | 额定电流的1.25倍（可设置0.1-1.25） | |||||||||||
整流器延迟起始范围 | 默认10秒（可设置1-300秒） | |||||||||||
旁路输入电压范围 | 上限可设定10%、15%、20%、25%，默认20%;最低限度可设定为10%、20%、30%、40%、50%、60%，默认20% | |||||||||||
电池电压 | 360伏直流（336-384伏直流） | |||||||||||
电池数量 | 默认12V 30单元（可调节28-32单元） | |||||||||||
电池充电电流 | 充电速率×电池容量×电池组编号（充电速率、电池容量、电池组编号都可以设置） | |||||||||||
ECO模式 | 旁通电压范围 | 上限可设定为5%、10%、15%，默认5%;下限可以设置5%、10%、15%，默认5% | ||||||||||
旁通频率范围 | ±1Hz、±2Hz、±3Hz可以设置，默认±2Hz | |||||||||||
输出 | 输出电压 | 380VAC/400VAC/415VAC（3P+N+PE） | ||||||||||
输出电压调节 | ±1% | |||||||||||
输出电压微调 | 0V（可设置±1~±5V） | |||||||||||
输出频率精度 | 主电源模式：同步状态下跟踪旁路输入;电池模式：50Hz/60Hz ±0.1% | |||||||||||
输出功率因数 | 1.0 | |||||||||||
输出波形失真 | <2%（电阻负载）;<5%（非线性负载） | |||||||||||
波形 | 纯正弦波 | |||||||||||
输出电流峰值因子 | 3:1 | |||||||||||
逆变器过载容量 | 当负载<105%时，它可以长时间工作;当负载<105%<110%时，60分钟后切换为旁路输出;当负载<110%<125%时，10分钟后切换到旁路输出;当负载<125%<150%时，1分钟后切换到旁路输出;当负载>150%时，200毫秒后切换到旁路输出 | |||||||||||
系统指示器 | 系统效率 | 在线模式：>93%，ECO模式：>98% | ||||||||||
换车时间 | 0毫秒 | |||||||||||
平行数 | ≤8套 | |||||||||||
保护功能 | 输出短路保护、输出过载保护、过温保护、电池低压保护、输出过低电压保护、风扇故障保护等。 | |||||||||||
通信接口 | 标准配置：USB、CAN、EPO、RS232、RS485、干接点 | |||||||||||
展示 | 7英寸LCD触摸屏 | |||||||||||
工作环境 | 工作温度 | 0-40°C | ||||||||||
储存温度 | -25°C-55°C（不含电池） | |||||||||||
相对湿度 | 0%-95%（无冷凝） | |||||||||||
海拔 | 高度<1000米，超过1000米，功率增加100米将降低1% | |||||||||||
保护等级 | IP30 | |||||||||||
噪音 | <65dB（距离设备1米） | |||||||||||
可选 | 并联模块，SNMP卡，电池温度补偿 | |||||||||||
注意：产品规格如有变更，恕不另行通知。
