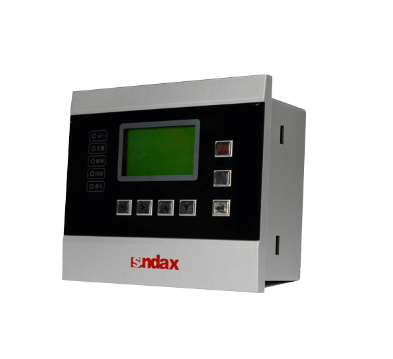

SD-BP100微机保护装置

一、概述：
       SD-BP100系列微机保护装置广泛吸取国内外现有技术和经验，在技术上改革创新，应用了本公司发明技术，在国内外保护行业中创微小型保护装置带防跳功能的先河。其产品（系列）涵盖了35KV及以下电压等级的输配电线路及主设备的保护控制系统，并提供了各个电压等级的变电站自动化的完整解决方案。
       SD-BP100系列微机保护装置由高集成度、总线不出芯片单片机、高精度电流电压互感器、高绝缘强度出口中间继电器、高可靠开关电源模块等部件组成。具有集成度高、保护配置齐全、抗干扰能力强、功耗小、抗恶劣环境等特点。产品设计了12路开入量，完全满足对自动化系统采集信号的需求，并设计了完整的控制回路，增加防跳功能、故障闭锁合闸回路功能、失压闭锁合闸回路功能等，该功能全部由装置内部控制来控制投退，防跳功能与断路器的防跳功能没有任何冲突，用户在使用中更加方便，实属国内外同类产品首创；功能强大，产品设计11路模拟量采样，9路出口，把保护出口和遥控出口严格分开；产品外观经过精心设计，小巧精致，能够直接安装在环网开关柜及各种断路器柜上，也可集中组屏安装。
技术参数标
参数    指标
工作条件    环境温度：    -20°C – +60°C
    相对湿度：   5%～95%
工作电源    AC/DC （70～240）V±20%
    DC    （20～70）V±20%
操作电源    AC/DC （70～240）V±20%
    DC    （20～70）V±20%
交流电流    额定5A或1A   （
交流电压    100V           （线电压）
额定频率    50Hz
测量精度    电流   0.5级
    电压   0.5级
保护范围    相电流    0.1In～20In
    零序电流  0.1A～20A
    电压      5V～150V
时间定值误差
(在1.5倍定值下)    ＜40ms±15ms (无延时段)
    ＜2%±35ms   (延时段)
开入回路    DC24V，5mA    （装置内部提供）
开出接点    可持续接通AC220V，5A电流(纯阻性负载)
产品尺寸    164mm×134mm
开孔尺寸    170mm×136mm
可适用于电力行业，通讯行业，大型、高档高层或大型公建行业等。
