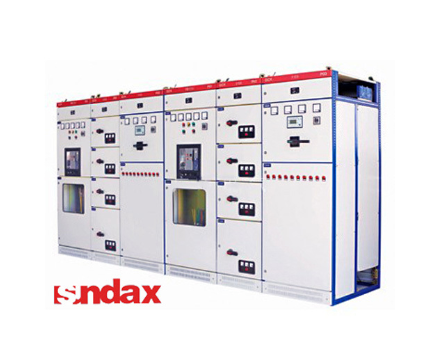

GCK低压抽出式成套开关设备

产品介绍:
GCK型开关柜具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合.一台柜体,容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等。
产品特点:
1.结构紧凑,节省柜体的体积,全系列标准化。
2.配电回路布置合理,全部选用标准钣金件,方便设计人员的选用。
3.同一个柜体可自由组合成不同的功能单元,如固定式和抽出式。
4.柜体可满足抗地震、抗震荡和抗冲击的要求。
5.系统扩展性强,设备运行连续性和可靠性高,柜体最大程度地做到免维护。
技术参数:
额定电压:380VAC、660VAC
额定电流:水平母线为:630A、800A、1000A、1250A、1600A、2000A、2500A、3150A、4000A,根据用户要求可升级至6300A;
垂直母线为:400A、630A、800A、1000A、1600A。
额定频率:50Hz
额定短时耐受电流1s:30KA、50KA及80KA(有效值)
额定峰值耐受电流0.1s:63KA、105KA及176KA。
防护等级:IP30,根据用户要求可升级为IP54
应用范围:
GCK系统低压抽出式开关设备适用于所有发电、配电和电力使用场合,如:公用事业,工矿企业,电力系统,地下设施,石油化工,船舶、石油钻井平台,污水处理,民用建筑等。
