XGN(SDR6-DDP)全封闭全绝缘不停电拼柜环网柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
广州穗达电气有限公司是一家专业、专注、专心研发生产高低压电器成套设备的中外合资企业。现注册资金为12000万元, 占地面积约30000m2,厂房面积为40000m2,公司的主要产品包括:3.6~40.5KV高压开关柜(SF6气体全绝缘全封闭环网柜、中置铠装移开式开关柜、智能配电开闭所、电缆分接箱、干式变压器、油浸式变压器等)、箱式变电站、低压成套开关柜以及各种先进元器件如真空断路器、负荷开关、低压开关等。近年来,穗达电气自主研发的DDP带电拼柜环网柜、直流电源以及配电自动化设备等获得了3项发明专利和15项实用新型专利。产品也相继进入了国内电力系统的应用领域,得到广泛好评。公司产品种类齐全,涵盖24kV以下配电所有产品系列。公司具有完善的全国销售网络,在中国主要城市如北京、武汉、长沙、重庆、厦门、南昌、海口、南宁、贵阳、昆明、广州均设有办事处和售后服务部,为全国用户提供及时优质的服务。穗达电气秉承"品质为本、诚信立业、专心专注输配电领域"的宗旨,长期以来把产品质量当作企业的生命线,严格生产全过程的质量工艺控制,建立了严格的质量管理体系和售后服务系统,通过了1509001质量认证、IS014001环境保护认证和国家强制性产品认证产品畅销国内三十二省市。穗达电气的信誉和实力得到了国内电力系统用户的一致认可。开拓创新是穗达电气持续发展的动力,在今后的征途中,穗达电气将以市场为龙头,以开发为源泉,以管理创效益,以国际化为企业的发展导向,坚持以人为本,与时俱进,稳步发展,精心打造百年企业,争取为电力建设事业做出更大的贡献。

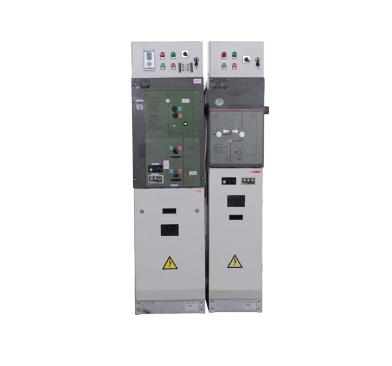

产品图片
XGN(SDR6-DDP)全封闭全绝缘不停电拼柜环网柜

产品介绍
环网柜SDR6的技术优点
1. 全绝缘、全密封,操作简单,安全可靠;
2. 负荷开关为三工位,省去上下隔离、联锁的麻烦;
3. 负荷开关的隔离(或接地)位置与下门带联锁,充分保障操作人员的安全;
4. 断路器柜采用三工位隔离开关,其隔离(或接地)位置与下门带联锁,充分保障操作人员的安全;
5. 可谦容24kV使用,耐受电压达到相间相对地:65kV,满足GB11022-2011的要求;
6. 柜体两侧可安装扩展连接口,可无限扩展;
7. 可配带接点气压表;
8. 气箱的防护等级可达到IP67,不受使用环境的限制;
9. 负荷开关采用SF6加气吹式灭弧,断路器柜采用真空泡灭弧,SF6气体外绝缘,柜体体积非常小:
负荷开关柜的尺寸为:370(宽)X850(深)X1600(高)
组合电器柜的尺寸为:480(宽)X850(深)X1600(高)
断路器柜的尺寸为:480(宽)X850(深)X1460(高)
10. 组合电器柜有过载脱扣保护功能、额定转移电流达到1700A;
11. 断路器柜的额定短路开断电流、3s短时耐受电流达到20kA,关合电流达到50kA;
12. 负荷开关柜与断路器柜均有进出线、联络方案,方案的组合方便,齐全;
13. 可配带接点气压表、电动操作机构、实现三遥远程控制;
14. 所有开关柜除了满足GB3906-2006的标准外,均满足DL/T 404-2007的要求。
