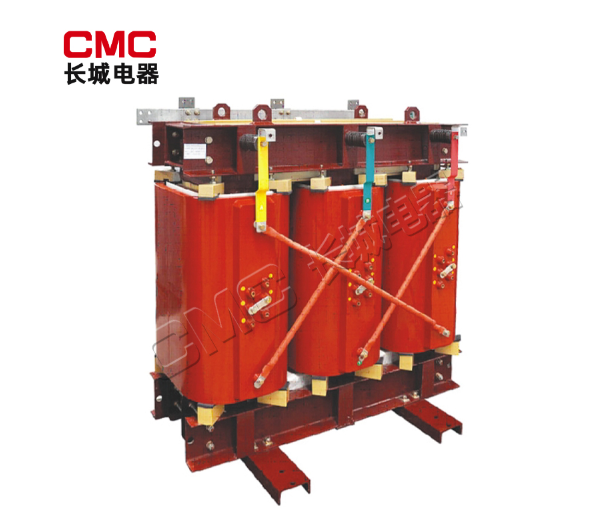

SC(B)H15型三柱非晶合金干式变压器

产品概述

SCBH15系列非晶合金干式变压器具有空载损耗低、无油、阻燃自熄、耐潮及免维护等优点。现在适用于普通干式变压器的所有场所均适用非晶合金变压器。包括机场、车站、城市地铁、高层建筑及发电厂等。尤其在易燃、易爆及电能短缺的地方更加适合。

执行标准

GB1094.11-2007 干式电力变压器

GB1094-1996 电力变压器

GB/T22072-2008 干式电力变压器参数和要求

GB/T17211-1998 干式电力变压器负载导则

JB/T10088-2004 6~500kV级电力变压器声级

GB4208-1993 外壳防护等级

IEC726 干式电力变压器

产品型号及含义

主要技术参数

1.相数：三相

2.电压等级：一次侧电压：10kV:一次侧电压：0.4kV

3.频率：50Hz

4.联接组标号：Dyn11、Yyn0或按用户要求

5.冷却方式：自冷或冷风

6.使用环境：海拔≤1000米，相对湿度较高100%，环境温度不高于40℃

7.绝缘耐热等级：F级

8.绕组温升：100K

低耗节能：

采用具有各向同性的软磁性导磁材料，磁化功率小，电阻率高，涡流损耗低小。用非晶合金材料制成的铁芯空载损耗及负载电流很低，只有硅钢片的1/3。变压器的空载损耗比GB/T10228规定值下降75%。可大大降低运行费用，节能效果显著。

抗腐蚀能力强：

非晶合金铁芯通过树脂和耐高温硅胶进行全封装置处理，有效防止锈蚀和非晶合金碎片脱落，从而有效保护铁芯和线圈。

噪音低：

为降低产品运行噪音，在产品设计时选取合理的工作磁密，在产品加工时改进铁芯及线圈结构、采用特殊降噪材料等，产品噪声远低于国标JB/T10088要求。

抗短路能力强：

产品采用三相五柱式结构，铁芯四周采用框架结构保护，结构紧凑合理。

温升低，使用寿命长：

产品温升低，散热能力强，在强迫风冷条件下可以150%额定负载运行。可选配性能完善的温度控制保护系统，为变压器安全运行提供可靠保障。
