SZ9、SFZ9系列35kV三相有载调压电力变压器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
长城电器集团上海有限公司是一家以工业电器为主导的大型企业，公司创建于 2007 年 4 月，注册资金 10567 万元，注册商标为“CMC”，占地面积约为 5 万 m²，建筑面积约为 5 万 m²，位于上海市金山工业区月工路 777 号。园区拥有变压器生产车间、高低压成套开关柜生产车间、元器件生产车间、综合办公楼、标准员工食堂等相关生产生活配套设施，年产值可达数十亿。
公司主要生产智能高低压成套设备、柱上变压器台成套设备、35KV 及以下节能型电力变压器、光伏变电站及箱式变电站等多个系列产品，且部分产品已通过一级能效认证。公司秉承精工制造精神，以安全、可靠的产品服务电力事业，以较高的效率，较优的价格服务市场。

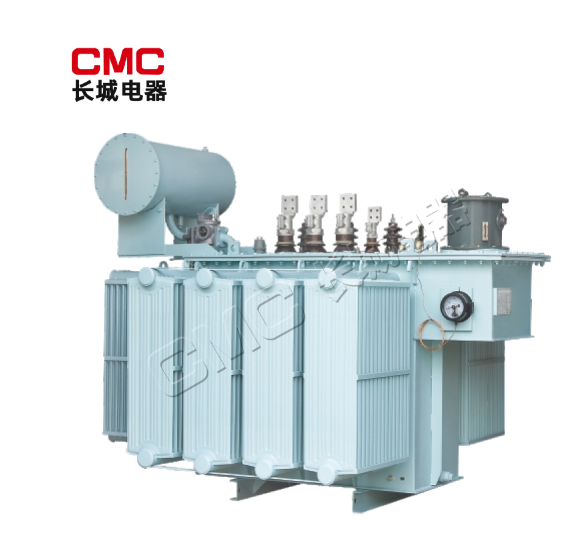

产品图片
SZ9、SFZ9系列35kV三相有载调压电力变压器
产品概述
1.本产品适用于三相、50Hz、35kV级及以下的电力系统中，是中小型变电站的主要变电设备，供工、农业配电、动力和照明用。
2.本公司吸取国内外先进技术、采用新材料，优化设计，使产品的结构更趋合理，产品的电气强度、机械强度、散热能力等得到明显提高。S9系列产品通过了武汉高压研究所的突发短路试验和**变压器质量监督检验中心试验。
结构特征
1.铁心
铁心片选用优质晶粒取向冷轧硅钢片，铁心采用全斜多阶梯接缝、无冲孔型式，采用不锈钢拉板和环氧玻璃丝拉带等紧固方式。
2.线圈
导线选用优质无氧铜制造的漆包线或纸包扁铜线，线圈采用圆筒式、螺旋式、连续式、纠结式等型式，
3.油箱
油箱采用桶式或罩式的型式，散热元件采用波纹片或片式散热器等组件。变压器一般不供给小车，但箱底焊有符合**标准轨距的底座，便于用户安装。
4.安全保护装置
按照**标准及用户要求，变压器配置：压力释放阀、气体继电器、迅号温度计、净油器、储油柜、油样活门等安全保护装置。
执行标准
GB1094.1-1996
GB1094.2-1996
GB1094.3-2003
GB1094.5-2003
GB/T6451-2008
GB311.1-1997
JB/T10088-2004
使用环境
1.海拔高度：≤1000米
2.环境温度：较高温度+40℃，较高月平均温度+30℃：较高年平均温度+20℃。
3.安装环境：安装地点倾斜度<3°，无明显污秽和腐蚀、可燃性气体。
产品型号及含义
主要技术参数
35kV三相有载调压电力变压器SZ9、SFZ9系列
10kV三相有载调压变压器SZ9系列
主要技术参数
35kV三相有载调压电力变压器SZ9、SFZ9系列
10kV三相有载调压变压器SZ9系列
