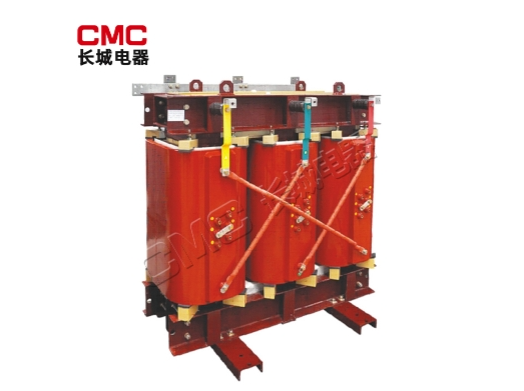

SC(B)H系列环氧树脂浇注干式非晶合金变压器

性能特点

1.超低损耗特性，省能源、用电效率高。

2.非晶质金属材料制造时使用较低能源以及超低损耗特性，可大幅节省电力消耗及减少电厂发电量，相对的减少SO、CO、废气的排放，降低对环境污染及温室效应，免维护，零污染。

3.运行温度低、绝缘老化慢、变压器使用寿命长。

4.高超载能力，高机械强度。

5,非晶质铁心在通过较高频率磁通时，仍保有低铁损及低激磁电流的特性而不致产生铁心饱和的问题，故以非晶质铁心制成的变压器具有较好的耐谐波能力。

6.投资回收效益快。

正常使用条件

1.相数：三相

2.电压等级：一次侧电压：10kV  二次侧电压：0.4kV

3.频率：50Hz

4.联结组标号：Dyn11、Yyn0或按用户要求

5.冷却方式：自冷或风冷

6.使用环境：海拔≤1000米，相对湿度较高100%，环境温度不高于40℃

7.绝缘耐热等级：F级

8.绕组温升：100K

执行标准

GB1094.11-2007干式电力变压器

GB1094-1996电力变压器

GB/T22072-2008干式非晶合金铁心配电变压器技术参数和要求

GB/T17211-1998干式电力变压器负载准则

JB/T10088-20046~500kV级电力变压器升级

GB4208-1993外壳防护等级

IEC726干式电力变压器

产品型号及含义

SC(B)H15-30~2500/10 非晶合金型环氧树脂浇注干式变压器

备注：以上外形尺寸及安装尺寸以确认图为准

非晶质磁性材料与方向性矽钢片《磁化曲线》比较

非晶质合金材料与普通方向性矽钢片磁化特性曲线比较，图中曲线所包围的封闭面积，代表磁性材料在磁场循环中以热的形态散失的能量，由图中可明显的开出，非晶质合金与矽钢片二者之封闭面积相差很大，根据实测的数据，二者之差异可高达70%至80%，即变压器如以非晶合金材料替代矽钢片铁心材质时，即可节省70%~80%的空载电力（铁心）损耗。

特性比较
