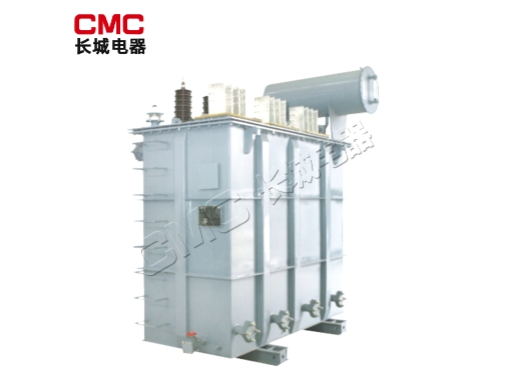

35kV级及以下油浸式电炉变压器

产品概述

1.本部分产品适用于三相、50H忆、35kV级及以下的电力系统中，是冶金等行业的主要变电设备，它将电力系统电压转变治炼炉所需要的电压，供治炼钢铁、电石、结晶硅、铁合金等用。

2.由于该产品具有高电压、大电流、抗短路能力强等要求，因此，本公司吸取国内外先进技术、采用新材料，优化设计，使产品的结构更趋合理，产品的电气强度、机械强度、散热能力、过载能力等得到明显提高。

结构特征

1.铁心

铁心片选用优质取向冷轧硅钢片，铁心采用全斜多阶梯接缝、无冲孔型式，采用不锈钢拉板和环氧玻璃丝拉带等紧固方式，

2.线圈

导线选用优质无氧铜制造的漆包线或纸包扁铜线，线圈采用圆筒式、螺旋式、连续式、纠结式等型式。为提高线圈抗短路能力，采用压钉、压板结构，压紧线圈。

3.油箱

油箱采用桶式或罩式的型式，散热元件采用波纹片、片式散热器或强迫油循环水冷却器等组件。

变压器一般不供给小车，但箱底焊有符合**标准轨距的底座，便于用户安装。如果客户要求，可供给小车。

4.安全保护装置

按照**标准及用户要求，变压器配置：压力释放阀、气体继电器、迅号温度计、净油器、储油柜、油样活门等安全保护装置。

执行标准

GB 1094.1-1996 GB 1094.2-1996 GB 1094.3-2003 GB 1094.5-2003

GB 7328-1987 GB 311.1-1997 JB/T9640-1999 JB/T6303-2004

JB/T8447-1996  JB/T8506-1996

使用环境

1.海拔高度：≤1000米

2.环境温度：较高温度+40℃，较高月平均温度+30℃：较高年平均温度+20℃。

3.安装环境：安装地点倾斜度<3°，无明显污秽和腐蚀、可燃性气体。

产品型号及含义

主要技术参数

电石炉变压器

注：1. 容量5000~8000千伏安为无励磁电动调压，容量10000千伏以上以上有载调压； 2. 19级有载调压（前5级）恒功率输出、后14级恒电流输出。

黄磷炉变压器

注：容量6300~12500kVA为19级调压，前5级为恒功率输出后14级为恒电流输出。

矿热炉变压器（铁合金、结晶硅、电熔刚玉、冰铜、生铁、碳化硼）

电弧炉变压器
