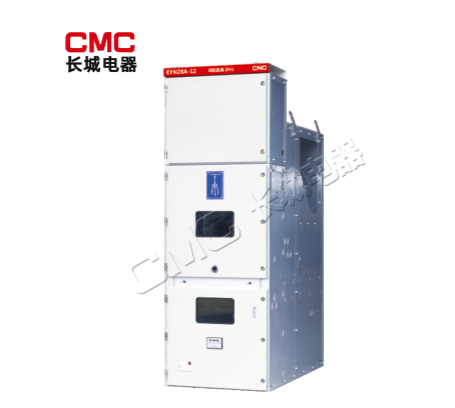

KYN28A-12(Z) 户内铠装移开式交流金属封闭开关设备

概述

KYN28A-12(Z)(GZS1)铠装抽出式交流金属封闭开关设备(以下简称“开关设备”)系，适用于三相交流50HZ电力系统，用于接受和分配电能并对电路实行控制，保护及监测。

本产品符合标准：GB3906《3.6kV~40.5kV交流金属封闭开关设备和控制设备》，GB/T11022《高压开关设备和控制设备标准的共用技术要求》，IEC62271:200《额定电压1KV以上52kV以下交流金属封闭开关设备和控制设备》，DLT404《3.6kV~40.5kV交流金属封闭开关设备和控制设备》。

型号含义

正常使用条件

1. 周围空气温度：较高温度40℃，较低温度-15℃，

2. 湿度条件：

    日平均相对湿度：≤95%，日平均水蒸气压力不超过2.2Kpa;

    月平均相对湿度：≤95%，月平均水蒸气压力不超过1.8Kpa.

3. 海拔高度：1000m及以下。

4. 地震烈度：不超过8度。

5. 周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染。

6. 无经常性的剧烈振动场所。

7. 在超过GB3906规定的正常的环境条件下使用时，由用户和制造商协商。

技术参数

注：

    1、电流互感器的短路容量单独考虑；

    2、ZN63A-12技术参数详见本公司相应样本。

正常使用条件

1.开关设备结构(见图1)。

2.完全金属铠装，组装式结构，组合方案广。

3.柜体选用进口的敷铝锌薄钢板，经CNC机床加工，采用先进的多重折边工艺，用拉铆螺母、高强度螺栓联接，且精度高、重量轻、强度高、零件通用性强。

4.可配装本公司生产的ZN63A-12系列或进口VD4系列真空断路器，适用性广、可靠性高、实现长年免维护。

5.手车设工作、试验位置，各位置均有定位和显示装置，安全可靠。

6.各类手车按模数积木式变化，保证同规格车可自由互换，不同规格车绝对不能进入。

7.接地开关安装方式

    1)装于柜中部（前置式）便于柜后检修双面维护(图1-a).

    2)装于柜后部（后置式）便于靠墙节约空间面积图1-b).

8.电流互感器安装方式：

    1)柜后部电缆室正装。

    2)大弯板底部吊装。

9.电缆室可安装多达9根单芯电缆

10.各高压室均有泄压通道，确保人身安全。

11.高可靠的联锁装置，充分满足“五防”安全要求。

12.由专用运载车运送手车，操作轻便，灵活。

13.前后门装有观察窗，可方便观察室内元件的工作状态。
