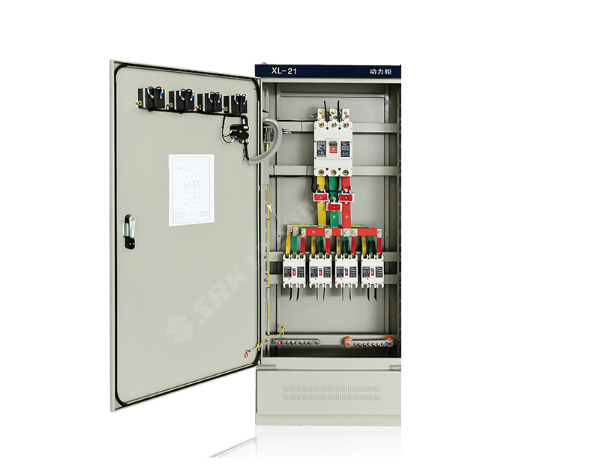

XL-21动力配电箱


产品详情


概述

XL-21 型低压动力配电柜适用于发电厂及工矿企业中,在交流电压 500 伏及以下的三相四线或三相五线系统作动力配电之用。

XL-21 型低压动力配电箱系户内装置靠墙安装,屏前检修。




结构特点

XL-21 型低压动力配电柜系封闭式,外壳用钢板弯制而成,刀开关操作手柄装于箱前右柱上部,可以作为切换电源之用。配电箱前面装有一只电压表,指示母线的电压。配电箱前面有门,门打开后,配电箱内全部设备敞露、便于检修维护。本配电箱采用国内自行设计的型组件,具有结构紧凑,检修方便,线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外,还装有接触器和热继电器,箱前门可装操作按钮和指示灯。


正常使用条件

◆ 环境温度:-50℃ ~+40℃,且 24h 内的平均温度不超过 +36℃;

◆ 海拔高度:不超过 2000m;

◆ 相对湿度:在周围空气湿度为 +40℃时不超过 50%;在较低湿度下可以有较高的相对湿度 ( 如:+20℃时为 90%),考虑到温度的变化允许产生适度的凝霜:

◆ 设备安装时与垂直面的倾斜度应不超过 5°,设备应安装在无剧烈震动、无冲击及无腐蚀的场所。




结构特点

XL-21 型低压动力配电柜系封闭式,外壳用钢板弯制而成,刀开关操作手柄装于箱前右柱上部,可以作为切换电源之用。配电箱前面装有一只电压表,指示母线的电压。配电箱前面有门,门打开后,配电箱内全部设备敞露、便于检修维护。本配电箱采用国内自行设计的型组件,具有结构紧凑,检修方便,线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外,还装有接触器和热继电器,箱前门可装操作按钮和指示灯。
