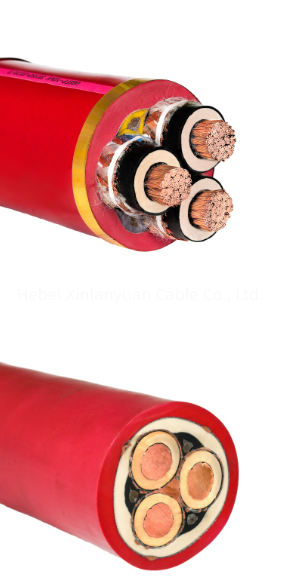

产品图片
UGEFP 盾构机电缆
应用：
本标准适用于交流额定电压8.7/15kV及以下露天矿及盾构机用乙丙橡皮绝缘氯丁橡皮护套橡套软电缆
特征：
电缆的额定电压U0/U分别为3.6/6kV、6/10kV、8.7/10(15)kV。
电缆导体的长期允许工作温度为90℃。
短路时（最长持续时间不超过5秒）电缆导体的最高温度不超过250℃。
电缆允许最低环境温度:UGEFP型：-15℃；UGEFHP型：-35℃。
电缆最小弯曲半径为电缆直径的6倍。
电缆的地线必须良好接地。
电缆不得在日光下长时间暴露。
结构：
导体：导体单线应镀锡，导体单线的最大直径应符合GB/T3956第5类导体的规定，铜单线符合GB/T4910中TXR型的规定。
绝缘：动力线芯绝缘采用乙丙橡胶为基料的绝缘胶料，其性能应符合GB/T7594.8中XJ-30A型的规定，但抗张强度应不小于6.5MPa。
屏蔽：导体屏蔽采用半导电挤包或半导电带包层+半导电挤包的结构型式。绝缘屏蔽应采用半导挤包+半导电带包层+金属/纤维编织层。
护套：外护套采用氯丁橡胶或相当材料为基料的护套胶料，其性能应符合GB/T7594.7中XH-03A型规定。
标准：
Q/XLY10—2024
参数：
芯数×导体标称截面(mm2) | 标称厚度(mm) | 电缆外径（mm） | ||
动力线芯 | 地线芯 | 动力线芯绝缘 | 外护套 | 3.6/6kV |
3×25 | 3×16/3 | 3.4 | 4.8 | 45.0～51.5 |
3×35 | 3×16/3 | 3.4 | 4.8 | 47.5～54.0 |
3×50 | 3×16/3 | 3.4 | 5.0 | 51.0～58.0 |
3×70 | 3×25/3 | 3.4 | 5.0 | 55.5～62.5 |
3×95 | 3×35/3 | 3.4 | 5.5 | 58.5～66.0 |
3×120 | 3×35/3 | 3.4 | 5.5 | 62.5～70.0 |
3×150 | 3×50/3 | 3.4 | 6.0 | 67.0～75.0 |
3×185 | 3×70/3 | 3.4 | 6.0 | 70.0～78.0 |
芯数×导体标称截面(mm2) | 标称厚度(mm) | 电缆外径（mm） | ||
动力线芯 | 地线芯 | 动力线芯绝缘 | 外护套 | 6/10kV |
3×25 | 3×16/3 | 4.0 | 5.0 | 48.0～54.5 |
3×35 | 3×16/3 | 4.0 | 5.0 | 50.5～57.5 |
3×50 | 3×25/3 | 4.0 | 5.5 | 55.0～62.0 |
3×70 | 3×35/3 | 4.0 | 5.5 | 59.0～66.5 |
3×95 | 3×50/3 | 4.0 | 6.0 | 62.0～69.5 |
3×120 | 3×50/3 | 4.0 | 6.0 | 66.0～74.0 |
3×150 | 3×50/3 | 4.0 | 6.5 | 70.5～78.5 |
3×185 | 3×70/3 | 4.0 | 6.5 | 73.5～82.0 |
芯数×导体标称截面(mm2) | 标称厚度(mm) | 电缆外径（mm） | ||
动力线芯 | 地线芯 | 动力线芯绝缘 | 外护套 | 8.7/10(15)kV |
3×25 | 3×16/3 | 4.5 | 5.0 | 50.0～57.0 |
3×35 | 3×16/3 | 4.5 | 5.5 | 53.5～60.5 |
3×50 | 3×25/3 | 4.5 | 5.5 | 57.0～64.5 |
3×70 | 3×35/3 | 4.5 | 6.0 | 62.0～69.5 |
3×95 | 3×50/3 | 4.5 | 6.0 | 64.5～72.5 |
3×120 | 3×50/3 | 4.5 | 6.5 | 69.0～77.0 |
3×150 | 3×70/3 | 4.5 | 6.5 | 72.5～81.0 |
3×185 | 3×95/3 | 4.5 | 7.0 | 76.5～85.0 |
