MSYV 射频同轴电缆

联系人：张美娜

联系电话：0316-559****

企业：河北鑫缆元线缆有限公司

企业地址河北省-廊坊市

详细地址河北省廊坊市大城县大城工业园区现代制造业工业园

厂家信息
产品信息
规格参数
技术文档

河北鑫缆元线缆有限公司办公室地址位于京津走廊上的明珠城市廊坊，河北省廊坊市大城县大城工业园区现代制造业工业园区，于2020年12月08日在廊坊市大城县市场监督管理局注册成立，在公司发展壮大的1年里，我们始终为客户提供好的产品和技术支持、健全的售后服务，我公司主要经营生产销售:电线、电缆及附件，电缆器材，电工器材，电气设备，光纤、光缆及配件；销售：铜丝，铝丝；货物进出口。我们有质量优质的产品和专业的技术售后团队，我公司属于廊坊电线电缆光缆及电工器材制造黄页行业，如果您对我公司的产品服务有兴趣，期待您在线留言或者来电咨询。

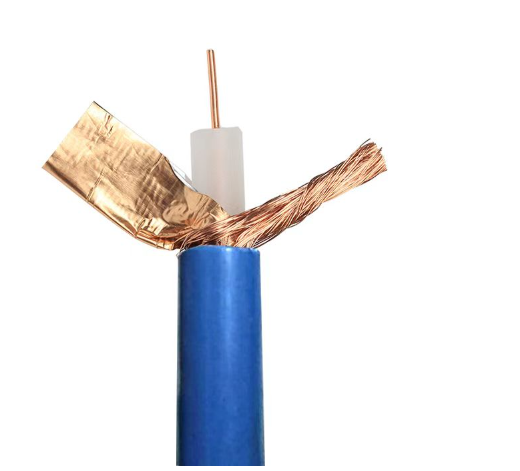

产品图片

MSYV 射频同轴电缆

应用：

井下视频监控系统中信号传输链接馈线。必须单独敷设使用

特性：

序号	型号规格	缆芯介电强度kV	绝缘电阻MΩ·km不小于	护套介电强度kV		灭晕电压kV不小于	特性阻抗Ω	衰减常数20℃		3000MHz衰减增量，不大于	流动性试验
序号	型号规格	缆芯介电强度kV	绝缘电阻MΩ·km不小于	火花电压	浸水电压	灭晕电压kV不小于	特性阻抗Ω	频率MHz	衰减dB/m不大于	衰减dB/m	负荷N	位移%不大于
1	MSYV-75-3	2.0	10000	3.0	2.0	1.5	75±3.0	200	0.280	-
2	MSYV-75-4	4.2	10000	3.0	2.0	2.0		200	0.220
3	MSYV-75-5	5.5	10000	5.0	3.0	2.7		200	0.150	1.50	29	15
4	MSYV-75-7	8.0	10000	8.0	5.0	4.0		200	0.12	0.75	80	15
5	MSYV-75-9	10.0	10000	8.0	5.0	5.0		200	0.088	0.75	80	15
6	MSYV-75-12	12.5	10000	8.0	5.0	6.0		200	0.080	0.75	160	15
7	MSYV-50-3	4.2	5000	3.0	2.0	2.0	50±2.0	200	0.220	1.50	27	15
8	MSYV-50-5	6.5	10000	5.0	3.0	3.3		200	0.150	1.50	29	15
9	MSYV-50-7	10	10000	8.0	5.0	5.0		200	0.11	0.75	100	15
10	MSYV-50-9	12	10000	8.0	5.0	7.5		200	0.095	0.75	100	15
11	MSYV-50-12	15	10000	8.0	5.0	7.5		200	0.080	0.75	215	15

结构：

导体：退火软圆铜线

绝缘：聚乙烯

护套：聚氯乙烯

规格：

序号	型号规格	外径mm
序号	型号规格	外径mm
1	MSYV-75-3	5.0±0.25
2	MSYV-75-4	6.0±0.20
3	MSYV-75-5	7.2±0.30
4	MSYV-75-7	10.3±0.30
5	MSYV-75-9	12.2±0.4
6	MSYV-75-12	15.0±0.4
7	MSYV-50-3	5.0±0.2
8	MSYV-50-5	7.2±0.3
9	MSYV-50-7	10.3±0.3
10	MSYV-50-9	12.2±0.4
11	MSYV-50-12	15.0±0.4
