MYP-煤矿用移动屏蔽橡套软电缆

联系人：张美娜
联系电话：0316-559****
企业地址河北省-廊坊市
详细地址河北省廊坊市大城县大城工业园区现代制造业工业园
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
河北鑫缆元线缆有限公司办公室地址位于京津走廊上的明珠城市廊坊，河北省廊坊市大城县大城工业园区现代制造业工业园区，于2020年12月08日在廊坊市大城县市场监督管理局注册成立，在公司发展壮大的1年里，我们始终为客户提供好的产品和技术支持、健全的售后服务，我公司主要经营生产销售:电线、电缆及附件，电缆器材，电工器材，电气设备，光纤、光缆及配件；销售：铜丝，铝丝；货物进出口。我们有质量优质的产品和专业的技术售后团队，我公司属于廊坊电线电缆光缆及电工器材制造黄页行业，如果您对我公司的产品服务有兴趣，期待您在线留言或者来电咨询。

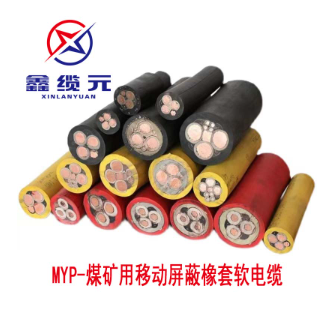

产品图片

MYP-煤矿用移动屏蔽橡套软电缆


应用：

采煤机及类似设备的电源连接

特征：

额定电压U0/U分别为0.38/0.66kV、0.66/1.14kV或 1.9/3.3kV

电缆的最小弯曲半径为电缆直径的6倍

电缆的地线芯应良好接地

结构：

导体：导体单线应镀锡,导体表面可以包隔离层。

绝缘：橡胶

屏蔽：额定电压为0.66/1.14kV及以下电缆绝缘屏蔽采用半导电带包或挤包, 额定电压为1.9／3.3kV电缆绝缘屏蔽采用挤包

护套：橡胶

标准：

MT 818

参数：

型号

名称

用途

结构

A型

B型

MC-0.38/0.66

采煤机橡套软电缆

额定电压为0.38/0.66kV采煤机及类似设备的电源连接

是

-

MCP-0.38/0.66

采煤机屏蔽橡套软电缆

额定电压为0.38/0.66kV采煤机及类似设备的电源连接

是

-

MCP-0.66/1.14

采煤机屏蔽橡套软电缆

额定电压为0.66/1.14kV采煤机及类似设备的电源连接

是

是

MCP-1.9/3.3

采煤机屏蔽橡套软电缆

额定电压为1.9/3.3kV采煤机及类似设备的电源连接

是

是



芯数×导体标称截面mm2

标称厚度mm

电缆外径mm

动力线芯

地线芯

动力线芯绝缘

护 套

MC-0.38/0.66

MCP-0.38/0.66

3×16

1×4

1.6

4.5

29.5～34.5

33.0～38.0

3×25

1×6

1.8

5.5

36.0～41.0

39.0～45.0

3×35

1×6

1.8

5.5

39.0～45.0

42.5～48.5

3×50

1×10

2

5.5

44.0～50.5

47.5～54.5

3×70

1×16

2

6

50.0～57.5

53.0～60.5

3×95

1×25

2.2

6

56.0～63.5

59.5～67.0

3×120

1×25

2.4

6

60.5～68.5

63.5～72.0

注：地线芯截面为最小截面,当用户要求超过此截面时，地线芯允许采用绕包半导电层。



芯数×导体标称截面mm2

标称厚度mm

电缆外径mm

动力线芯

地线芯

动力线芯绝缘

护套

MCP-0.66/1.14

A型

B型

A型

B型

A型

B型

3×25

1×6

—

2

6

—

41.0～47.0

—

3×35

1×6

3×10/3

2

6

7

44.0～51.0

3.0～58.5

3×50

1×10

3×16/3

2.2

7

7.5

51.5～59.0

0.0～67.0

3×70

1×16

3×25/3

2.2

7

7.5

56.0～63.5

5.0～72.0

3×95

1×25

3×25/3

2.4

7

7.5

62.0～70.5

0.0～73.0

3×120

1×25

3×35/3

2.6

7

7.5

66.5～75.5

5.0～82.0

3×150

1×35

3×50/3

2.6

7

7.5

71.5～80.5

7.5～86.0

注：地线芯截面为最小截面,当用户要求超过此截面时，地线芯允许采用绕包半导电层。



芯数×导体标称截面mm2

标称厚度mm

电缆外径mm

动力线芯

地线芯

动力线芯绝缘

护套

MCP-1.9/3.3

A型

B型

A型

B型

A型

B型

3×25

1×10

—

2.8

6

—

44.5～51.0

—

3×35

1×10

3×16/3

2.8

6

7

48.0～54.5

59.0～64.0

3×50

1×16

3×25/3

2.8

7

7.5

54.0～61.5

63.0～69.0

3×70

1×25

3×35/3

3

7

7.5

60.0～67.0

68.0～75.0

3×95

1×25

3×35/3

3

7

7.5

65.0～72.5

69.0～78.0

3×120

1×35

3×50/3

3.2

7

7.5

69.5～77.5

74.0～84.5

3×150

1×35

3×50/3

3.2

7

7.5

74.0～82.5

78.5～88.0

注：地线芯截面为最小截面,当用户要求超过此截面时，地线芯允许采用绕包半导电层。
