MVFP 矿用变频橡套电缆

联系人：张美娜
联系电话：0316-559****
企业地址河北省-廊坊市
详细地址河北省廊坊市大城县大城工业园区现代制造业工业园
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
河北鑫缆元线缆有限公司办公室地址位于京津走廊上的明珠城市廊坊，河北省廊坊市大城县大城工业园区现代制造业工业园区，于2020年12月08日在廊坊市大城县市场监督管理局注册成立，在公司发展壮大的1年里，我们始终为客户提供好的产品和技术支持、健全的售后服务，我公司主要经营生产销售:电线、电缆及附件，电缆器材，电工器材，电气设备，光纤、光缆及配件；销售：铜丝，铝丝；货物进出口。我们有质量优质的产品和专业的技术售后团队，我公司属于廊坊电线电缆光缆及电工器材制造黄页行业，如果您对我公司的产品服务有兴趣，期待您在线留言或者来电咨询。

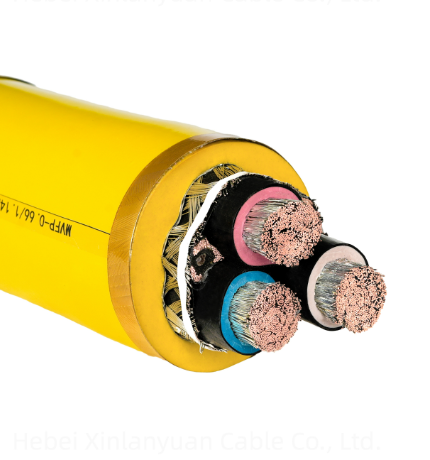

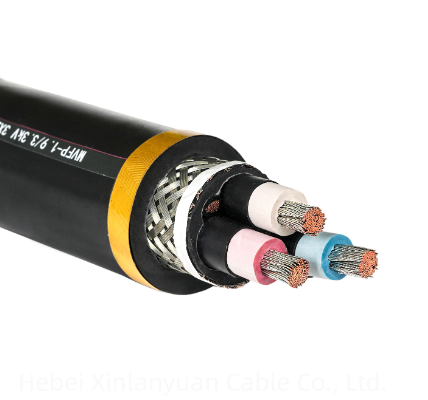

产品图片

MVFP 矿用变频橡套电缆


应用：

煤矿变频装置用移动橡套软电缆，用于煤矿变频装置之间电源连接



特征：

额定电压 Uo/U 分别为 0.38/0.66 kV、0.66/1.14 kV 和 1.9/3.3 kV。

电缆的最小弯曲半径为电缆直径的 6 倍。



结构：

导体：导体单线的最大直径应符合GB/T 3956-2008 中第 5 种导体的规定，其值见表 5。导体单线应镀锡，动力线芯导体表面应包覆隔离层。

绝缘：动力线芯和控制线芯应挤包绝缘层。绝缘应符合 GB 7594.8-1987 中 XJ-30A 型规定，但抗张强度应不小于 6.5 MPa

屏蔽：动力线芯绝缘屏蔽应采用挤包半导电屏蔽。

护套：线芯外应挤包护套层。护套应符合 MT 818.1-2009 中 5.5 的规定。外护套应符合 GB/T 7594.7 中 XH-03A型规定，抗撕强度不小于 5.0N/mm

标准：

Q/XLY 03-2023



参数：

MCVFP-0.66/1.14 电缆尺寸参数

芯数×标称截面mm2

绝缘标称厚度mm

内衬层计算厚度mm

护套标称厚度mm

电缆外径mm

动力线芯

地线芯

动力线芯

控制线芯

3×25

3×16/3

2.0

0.7

1.8

4.5

44.5~50.0

3×35

3×16/3

2.0

1.8

4.5

46.5~52.0

3×50

3×25/3

2.2

2.0

5

50.5~57.0

3×70

3×35/3

2.2

2.0

5

55.5~62.5

3×95

3×50/3

2.4

2.4

5.5

63.0~70.0

3×120

3×70/3

2.6

2.4

5.5

68.0~75.5

3×150

3×70/3

2.6

2.8

6

74.0~82.4

3×185

3×95/3

2.8

2.8

6

81.5~90.5



MCVFP-1.9/3.3 电缆尺寸参数

芯数×标称截面mm2

绝缘标称厚度mm

内衬层计算厚度mm

护套标称厚度mm

电缆外径mm

动力线芯

地线芯

动力线芯

控制线芯

3×25

3×16/3

2.8

0.7

1.8

4.5

46.5~52.5

3×35

3×16/3

2.8

2.0

5

49.5~56.0

3×50

3×25/3

2.8

2.0

5

52.5~59.0

3×70

3×35/3

3.0

2.4

5.5

59.0~66.5

3×95

3×50/3

3.0

2.4

5.5

64.5~72.0

3×120

3×70/3

3.2

2.8

6

71.5~79.5

3×150

3×70/3

3.2

2.8

6

75.5~84.0

3×185

3×95/3

3.4

2.8

6

83.0~92.5


参数：

MCVFP-0.66/1.14 电缆尺寸参数

芯数×标称截面mm2

绝缘标称厚度mm

内衬层计算厚度mm

护套标称厚度mm

电缆外径mm

动力线芯

地线芯

动力线芯

控制线芯

3×25

3×16/3

2.0

0.7

1.8

4.5

44.5~50.0

3×35

3×16/3

2.0

1.8

4.5

46.5~52.0

3×50

3×25/3

2.2

2.0

5

50.5~57.0

3×70

3×35/3

2.2

2.0

5

55.5~62.5

3×95

3×50/3

2.4

2.4

5.5

63.0~70.0

3×120

3×70/3

2.6

2.4

5.5

68.0~75.5

3×150

3×70/3

2.6

2.8

6

74.0~82.4

3×185

3×95/3

2.8

2.8

6

81.5~90.5



MCVFP-1.9/3.3 电缆尺寸参数

芯数×标称截面mm2

绝缘标称厚度mm

内衬层计算厚度mm

护套标称厚度mm

电缆外径mm

动力线芯

地线芯

动力线芯

控制线芯

3×25

3×16/3

2.8

0.7

1.8

4.5

46.5~52.5

3×35

3×16/3

2.8

2.0

5

49.5~56.0

3×50

3×25/3

2.8

2.0

5

52.5~59.0

3×70

3×35/3

3.0

2.4

5.5

59.0~66.5

3×95

3×50/3

3.0

2.4

5.5

64.5~72.0

3×120

3×70/3

3.2

2.8

6

71.5~79.5

3×150

3×70/3

3.2

2.8

6

75.5~84.0

3×185

3×95/3

3.4

2.8

6

83.0~92.5
