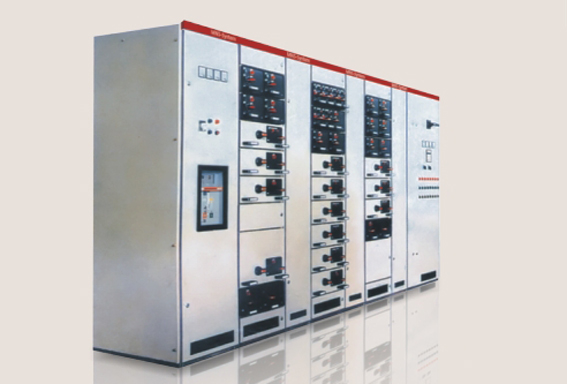

MNS型抽出式高低压成套开关柜

型号：MNS型低压抽出式开关设备

高低压成套开关柜的结构特征

本开关柜由于吸收了瑞士ABB的技术，并在其原有基础上加以技术改进，使其更符合我国国情。柜体采用25mm为模数的C型材通过连接件来组成各种得以满足各种需求的柜架结构和抽屉单元，在MCC柜中大量采用高强度的阻燃型工程塑料组件，使其安全性能更可靠，同时加之将国外的功能板加以改型，以200mm为模数加以组合，使其更有利于PC柜与MCC柜混装柜体的设计需求，抽出单元与柜体具有可靠的联锁装置，以防止在开关通电状态下带负荷拉闸，提高了其安全性，另外该柜体. -般均采用冷轧钢板进行钝化处理后组装而成，也可根据用户的不同需求采用敷铝锌钢板。

1.开关柜类型

a.受电、母联柜

b.动力中心柜(PC)

采用国内外的各种类型的框架式断路器如CDW7、CDM7、M、F系列断路器进行配电。

c.电动机控制中心柜(MCC)由大小抽屉组装而成，各回路主开关采用高分断能力的塑壳断路器或旋转式带熔断器的负荷开关。

d.无功功率补偿柜

2.抽屉类型

有五种尺寸都是以8E(200mm)高度，进行模块化结构设计，其有x元器件安装高度为1800mm.使柜体整体布局更合理，更美观。

8E/4在8E高度空间平行组合4个抽屉单元

8E/2在8E高度空间平行组合2个抽屉单元

8E在8E高度空间组装1个抽屉单元

16E在16E(400 mm)高度空间组装1个抽屉单元

24E在24E(600mm)高度空间组装1个抽屉单元

以上五种抽屉单元可在-个柜体中作单一组装，也可做混合组装。
