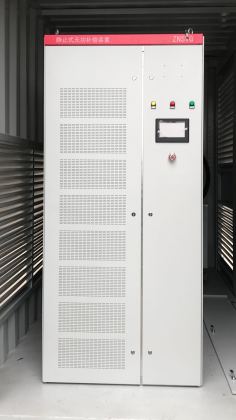

低压静止无功发生器SVG

  宏景智能低压动态无功补偿装置（ZNSVG）适用于380V-660V电压系统，属于灵活柔性交流输电系统（FACTS）的重要组成部分，采用智能DSP控制芯片和高速IGBT模块，应用基于瞬时无功功率理论的实时检测算法，可以实时补偿电网无功功率与电流不平衡、抑制电压闪变等常见的电能质量问题，还可以滤除部分电网中的主要次谐波，如5、7次等谐波，保证工矿企业的经济、安全运行。

使用环境

    安装方式：室内/室外安装，固定方式可选、电缆进线方式可选

    环境温度：-25℃～+55℃

    存储温度：-40℃～65℃

    相对湿度：最大95%，无凝露

    海拔高度：安装海拔小于2000米（其他特殊要求需要定制）

    柔性机柜：单柜最大支持扩充到600kvar

  产品特点

   1)效果卓越：ZNSVG采用的是电源模块进行无功补偿，补偿后功率因数≥0.99；

   2)快速稳定：ZNSVG动态响应时间≤100us，全响应时间≤10ms；

   3)模块设计：单模块容量包含50kVar、75kVar、100kVar；

   4)滤除谐波：ZNSVG不产生谐波更不会放大谐波，并且可以滤除50%以上的谐波；

   5)组合应用：可配置APF使用，适合多种工况的组合应用；

   6)便捷耐用：ZNSVG设计寿命在十万小时，自身损耗极小且免维护；

   7)柔性机柜：单柜最大支持扩充到600Kvar。

技术优势

   1）三电平技术

在三电平逆变电路中，直流电压U由两个开关器件分担，这样，每个桥臂上开关元件(例如IGBT)所承受的电压为直流侧输入电压的一半。

低压IGBT的三电平变流器的开关损耗远低于同样电压等级采用高压的IGBT两电平变流器。对于任何给定的电流，额定电压较低的功率半导体器件(IGBT)拥有良好的导通和开关特性。

  2）热插拔技术

①机柜系统中每个模块都可以在机柜正常工作时单个拔出或插入，且不影响其他模块的运行，系统容量的扩展I央捷、方便;

②每个模块都内置信导检测单元，检测到安全锁闭合后，模块开始正常工作，一旦断开，则立刻停止运行，保障了设备及维修人员的安全性;

③每个模块的安全锁只对自身模块起控制作用，不影响其他模块的运行，单个模块出现故障时，无需关闭整个系统，只需断开安全锁并更换新的模块即可，提高了系统对故障的及时恢复能力。

  3）双重化设计

设备采用双逆变板交叉并联技术，单板开关频率达到30kHz，双板交叉并联输出，设备开关频率高达60kHz;开启后，设备瞬时响应速度<100us，全响应时间<10ms。

  4）模块化设计

①以模块化为设计理念的产品，能够在制造过程中采用统一的标准，操作简易的流水线生产方式，易于实现产品制造过程中的质量控制;

②统一的模块化设计，可避免因兼容问题而出现系统故障;

③标准化生产可缩短生产周期，利于实现短时间批量供货;标准组装，减少大型机柜难以管理质量的人工电装环节;

④模块化产品实现元器件式理念，设计联络方便、可与多种柜体配合使用;

⑤模块化产品让设计维护更为便捷。每个模块具备所有功能，可独立运行;任何模块出现问题，都不会影响其他模块工作，仅更换损坏的模块即可;

⑥模块化设计让容量选择更灵活便捷，可根据需求进行并联组合配置
