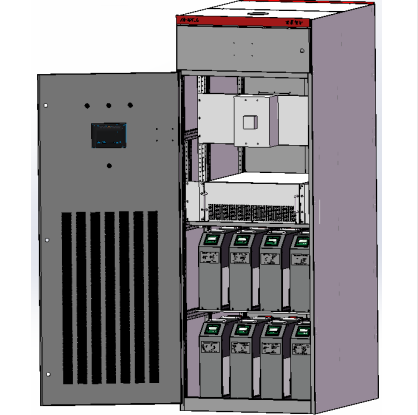

混合型动态无功补偿装置(ZNSVG-T)

产品概述

      宏景智能混合型动态无功补偿装置（ZNTSVG）是SVG+TSC的混合补偿方案，动态混合消谐补偿装置，突破传统无功补偿技术，在有效降低成本的同时，达到最佳谐波治理与无功补偿的效果；采用先进控制算法，具有快速补偿性能，满足无功和谐波变化较快的场合；占地面积较小；安装维护便捷。

      TSC是采用我司自主开发晶闸管投切电容器组，其输出无功容量是成阶梯状变化的，在要求精确控制功率因数时难以满足技术要求，同时晶闸管理论上半个周波才能触发一次，也使得TSC的响应速度比较慢，对于点焊机等无功变化剧烈的场合其补偿效果较差； SVG动态无功补偿装置以是无极输出无功容量的，且具有容性、感性双向可调的特点，响应速度快，形成混合补偿（SVG+TSC）解决方案。

    如下图所示，航天科工某工程混合型动态无功补偿装置是由一组SVG（±200kvar）和若干组TSC组成的。SVG可以从感性200kvar到容性200kvar连续可调，TSC每组为固定补偿容量，这样在额定容量内任一补偿容量均可由SVG和若干组TSC组合出来，这样可以做到无功连续可调。

使用环境

1、装置效率高：满载热损耗≤3%；

2、响应时间短：瞬时响应≤100us，完全响应≤10ms；

3、性价比高：突破传统无功补偿技术，在有效降低成本的同时，达到最佳谐波治理与无功补偿的效果；

4、安全：具备过流、过压等软硬件保护，故障做到软切除；

5、优质：关键元器件全部精选国内外一流零部件，保证设备质量；

6、环保：运行噪声小于65dB。针对人居环境噪声＜55dB

7、安装方式：户外安装/户内安装
产品特点

• 工作原理先进

    采用基于DSP技术的数字控制系统，统一综合协调控制SVG模块和电容器投切支路的运行。

• 核心补偿部分采用有源方式

    核心补偿部分采用基于IGBT全控型器件的SVG模块进行补偿。

• 响应速度快，调节时间小于10ms

    整套装置从采样补偿信号到控制IGBT触发和可控硅投切在半个周波内完成，响应时间小于10ms。

• 双向补偿

    SVG具有双向补偿能力，既能补偿系统感性无功，又能补偿系统容性无功。

• 无功容量连续可调，可实现连续无级补偿
