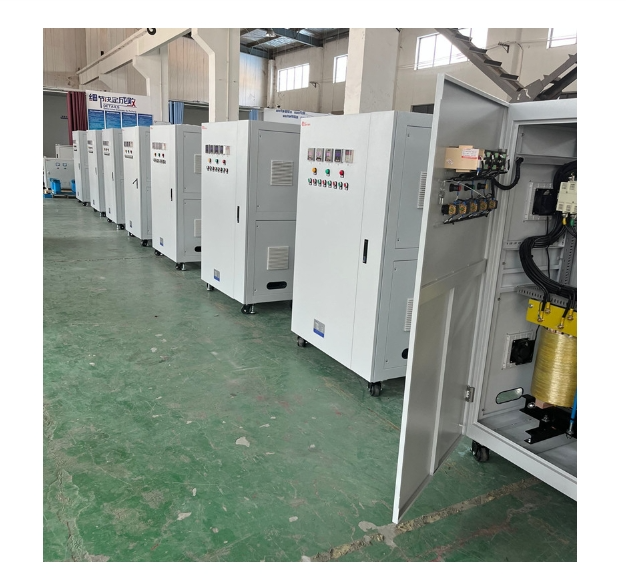

三相隔离变压器

产 品 说 明：

隔离变压器

用隔离变压器建立新的中线-接地就可解除电网**模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽

就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有

效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。本公司为客户设计生产高质量的隔离变压器。

特性优点：

l       高度隔离

l        N-G性能良好

l       高度共模干扰**

l       将△转换为Y或Y至△

l       电压抽头容易转换

l       按用户的特殊性能要求设计

应用：

l       加装在稳压电源的输入或输出端

l       需要隔离和屏蔽的任何系统

隔离变压器加装在稳压电源的典型应用

一、在电源输入端接入隔离变压器（三角/星形）

1、若电网三次谐波和干扰信号比较严重，采用△/Yo隔离变压器，可以去掉三次谐波和减少干扰信号。

2、可以采用△/Yo隔离变压器产生新的中性线，使设备与电网中性线无关，避免由于电网中性线不良造成设备运行不正常。

3、非线性负载引起的电流波形畸变（如三次谐波）可被隔离而不污染电网。

二、在电源输出端接入隔离变压器（星形/三角）

1、防止非线性负载的电流畸变，影响到稳压电源的正常工作及反回到电网，起到净化电网的作用。

2、非线性负载电流的畸变影响取样的准确性，可以在Yo/△隔离变压器输入端采样，得到能反应实际情况的控制信号，使稳压电源

控制正常。

3、若负载不平衡，采用Yo/△也不影响稳压电源的正常工作。

三、技术指标

1 输入额定电压：三相380V或单相220V

2 工作频率：50Hz-60Hz

3 效率：≥98%

4 温升：<85℃

5 波形畸变：<0.1%

6 绝缘强度：3000V， 1分钟无击穿

7 绝缘电阻：绕阻对地绝缘电阻 三相 ≥3.8M欧米茄； 单相 ≥2.2M欧米茄

四，使用条件

1 适用海拔高度：≤5000m

2 环境温度：-15℃～+40℃

3 相对湿度：≤85%

4 安装场所应无严重影响稳压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。

5 凡不符合上述使用条件的，应与我们协商确定。

五，三相隔离变压器的绕组连接方式
