A24S - OVB A24SG-OVB 室外柱式真空回路重合闸

A24S-OVB、A24SG-OVB户外柱式真空回路重合闸（电路重合闸）是室外配电设备，额定电压为24kV，三相交流电压为50-60Hz。
它们主要用于闭合负载电流、断开过电阻电流和电力系统中的短路电流。该交换机不仅可作为城市网络24kV配电主线、支线和环线的分段交换机使用，还可作为农业网络、工业和矿业企业、住宅区和建筑工地的进线交换机。

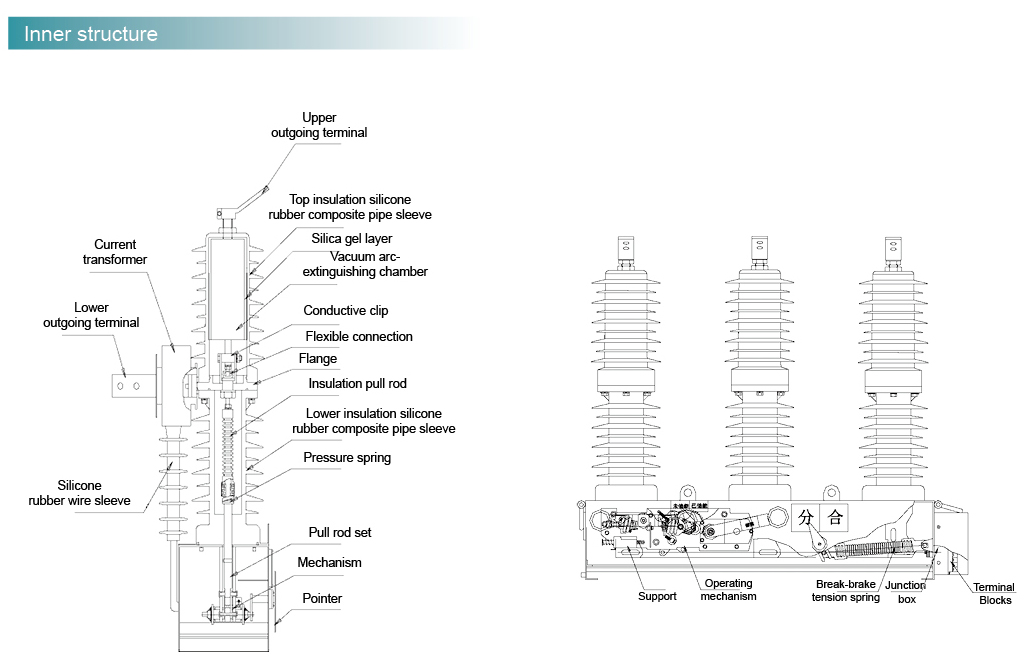

电路重合器的整体结构包括导电电路、绝缘系统、箱体、作机构和密封件。整个导电电路由输入和输出线端子、真空电弧灭火室、导电夹、软连接开通和复合法兰组成。该产品为三相独立垂直柱结构，外层绝缘套由硅橡胶绝缘材料制成。这种结构不仅保证了产品的良好外部绝缘，还改善了相与相、相与地之间的绝缘距离。
配备真空电弧灭火室的柱式真空回路重合闸器的闭合和断合性能稳定可靠，具备无燃烧、无爆炸风险、安全、无维护、体积小、轻质且使用寿命长的特性。
采用硅橡胶单步封铸造法，用于成型回路重合回路中真空电弧灭火室与外绝缘套内壁之间的间隙。该方法密封性能优异，并提升产品防潮和防露性能。电路重合闸可以在高温、高湿度和脏环境下正常工作。
电路重合器可配备两相或三相CT，并向智能控制器输出两相或三相电流，连接到熔化信息和计量表以测量电流。
作机构密封在回路重合闸的车身盒内，这能有效避免长期暴露在户外环境下导致的机构腐蚀。
内置作机构新颖、结构简单、作可靠、体积小巧，机械寿命可达10,000倍。
回路重合闸的开关可以手动作，也可以通过本地电力或远程作，配合智能开关控制器实现自动作。
如果用户需要，电路重合闸器可配备集成隔离刀制退器。隔离闸和开关体具有可靠的机械互锁装置，防止故障。如果使用者不需要，隔离刀可以轻松取出。

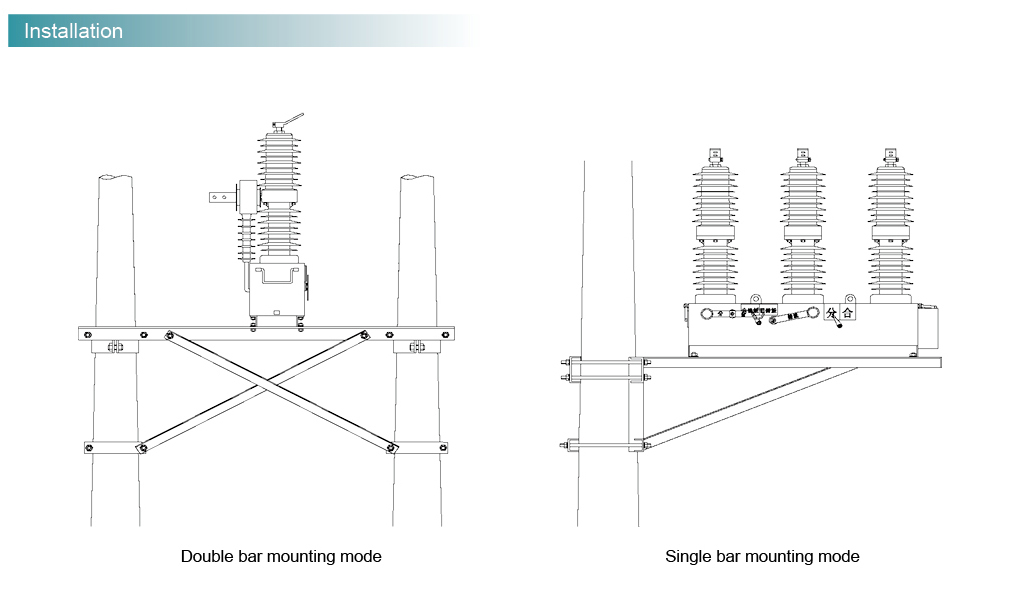

电路重合闸可以通过单条或双条安装。

主要技术参数

机械特性

使用环境条件

符合标准及部分引用标准

.
