A27R-OLS-630/25 室外 SF6 后绝缘负载开关

联系人：张北京

联系电话：0514-8988****

企业：江苏威伦智能电气设备有限公司

企业地址江苏省-扬州市

详细地址扬州邗江经济开发区牧羊路3号1

厂家信息
产品信息
规格参数
技术文档

江苏威伦智能电气设备有限公司是一家专业服务于智能电网建设的生产型企业。公司成立于2009年，坐落在风景秀丽的历史文化名城—扬州，主要生产基地在扬州高新技术开发区，是德云电气集团旗下的紧密型成员单位。公司专业生产高低压元器件、户外系列产品，主要产品有：户外真空断路器、户外真空重合器、户外真空负荷开关及其户外产品智能控制器、智能控制系统、电力电子产品等等。公司多年持续为国家电网和南方电网提供了合格、良好的户内、户外产品，广泛服务于电网等领域，有力保证电网安全、经济运行。近年来，公司坚持“创新引领、脚踏实地、实干应变、稳中求进”的发展方针，致力于工业电器的发展与创新，拥有先进的生产设备与检测设备，引进先进技术与生产管理模式，公司连续多年通过质量、环境、职业健康安全体系认证，拥有国内先进的流水生产线，实现了信息化管理，所有产品均取得国家权威机构认可的试验报告，同时通过与中国科学院、国网电科院、湖南大学、东南大学、扬州大学等一批科研单位、大学院校的合作，构筑了企业创新科技的良好平台，为企业发展注入新的活力。

产品图片

A27R-OLS-630/25 室外 SF6 后绝缘负载开关

1 概述

柱式绝缘负载开关，型号A27R-OLS-630/25，适用于额定电压27kV，额定电流630A，50/60Hz电网开路，闭合电力系统中的负载电流，以及过载电流。该负载开关可自动分离断裂的配电线路。

配备最新技术，配备了最新的电子控制器。开关可手动作、电动作及远距离作。电子控制器安装在不锈钢机柜中，适用于各种气候条件。此外，机柜内还安装有线和无线调制解调器，可实现远程监控和控制。简单安装在柱上，方便快捷，且可降低施工成本。

2 标准使用条件

SF6燃气负载开关的工作条件以适应：

2.1 环境温度

2.1.1 环境空气温度：上限+75°C，下限-40°C。

2.1.2 相对湿度：100%

2.2 海拔不超过1000米，2000米;

2.3 压力不超过700帕（相当于34米/秒风速）。

2.4 地震强度：8度。

2.5 安装地点：无火灾，无爆炸危险，无化学腐蚀，且反复出现剧烈振动。

2.6 污染等级：三级、四级。

3 特色

3.1 SF6 气体绝缘

3.1.1 SF6气体是一种无毒、不可燃且具有电绝缘性的气体。它具有电弧消光的优异特性。

3.2 具有大多样性的驱动管

3.2.1 除了标准的陶瓷传动管外，我们还可提供多种解决方案，包括环氧树脂填充设备中使用的橡胶绝缘体

3.3 可见的开闭状态

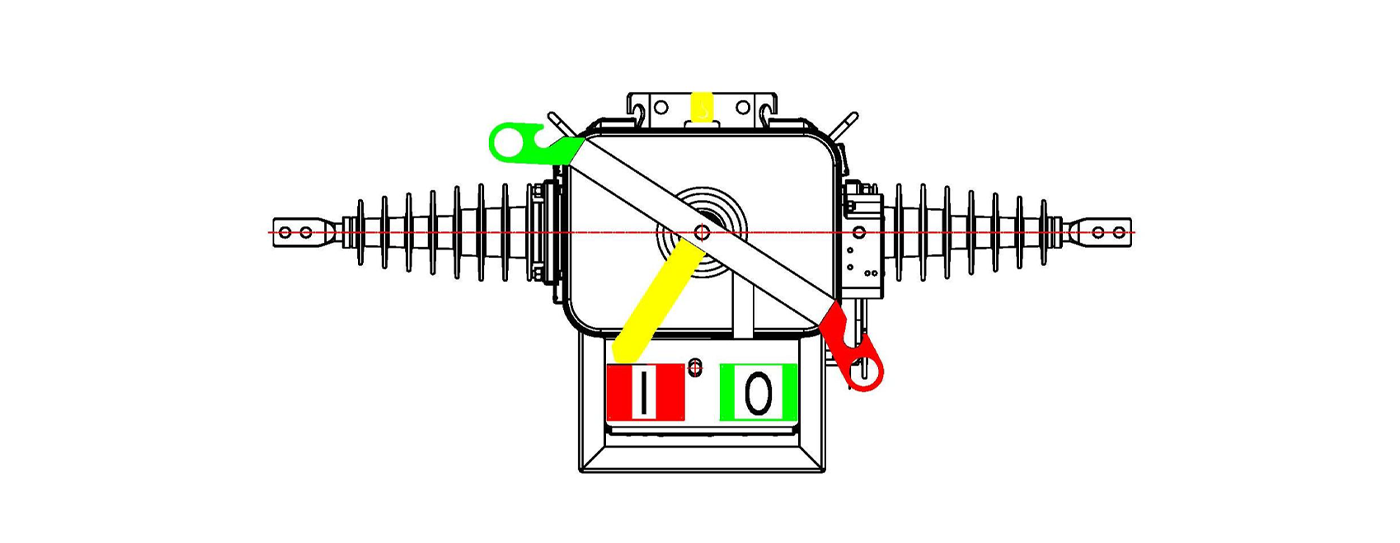

3.3.1 主触点位置指示器以颜色编码，立在地面上（绿色 - 关闭;红色 - 闭合）。该指示器直接连接到传动轴组件的主触点，以确保接触状态的准确显示。

3.4 快速作

3.4.1 带有弹簧能量的作机构，确保快速闭合和打开

3.5 实现远程控制

3.5.1 配备电子控制器，适用于现场作及FTU接口控制台作。

3.6 坚固交换机

3.6.1 该开关采用经过验证的耐用耐腐蚀材料（军舰304L不锈钢专用），确保其极长的使用寿命（30年），并可执行一系列作。它具备理想的柱式设备特性。

3.7 标准

3.7.1 每个开关在出厂前都已填充SF6气体，密封并按照IEC62271-1，GB40.504-1990标准进行测试。

4 类型与评级

4.1 产品模式 A27R-OLS-630/25

4.2 A27R-OLS-630/25的类型


陶瓷套管 - 端子出口

4.3 参数评级表1

不。	名称			单位	数据
	乘积模式				A27R-OLS-630/25
1	额定电压			kV	27 ( 17.5)
2	额定频率			赫兹	60
3	额定绝缘水平（填充 SF6气体0.07Mpa / 20°C）	（闪电冲能承受电压）		kV	150
		功率频率耐受电压 1分钟		kV	60
4	额定电流			一个	630
5	额定制动载荷电流（0.07Mpa / 20°C）			一个	630
6	零压力下的断开电流			一个	630
7	峰值耐受电流			kA	65
8	评级为短时流产			kA	65
9	额定短时耐受电流			KA/s	25/2
10	额定电缆充电断裂电流			一个	20
11	额定线路充电断裂电流			一个	2
12	额定闭环断开电流			一个	630
13	激动人心的潮流			一个	21
14	额定电流断裂时间			时间	≥100
15	额定工作压力			MPa	0.07
16	主电路每相电阻			μΩ	≤150
17	相对气体泄漏率			年份	≤0.5%
18	SF6 气体含水量		工厂价值转移	PPM	≤150
			道岔运行值	PPM	≤300
19	机动稳定性的运作			时间	5000
20	套管爬行距离			嗯	744
21	重量		A型	KG	145
22	额定工作电压和辅助电路额定电压			V	DC24
23	机构盒子与控制员保护等级			IP67 / IP54
24	安装类型			吊挂式/水平式起重类型

4.3 参数评级表1

不。	名称			单位	数据
	乘积模式				A27R-OLS-630/25
1	额定电压			kV	27 ( 17.5)
2	额定频率			赫兹	60
3	额定绝缘水平（填充 SF6气体0.07Mpa / 20°C）	（闪电冲能承受电压）		kV	150
		功率频率耐受电压 1分钟		kV	60
4	额定电流			一个	630
5	额定制动载荷电流（0.07Mpa / 20°C）			一个	630
6	零压力下的断开电流			一个	630
7	峰值耐受电流			kA	65
8	评级为短时流产			kA	65
9	额定短时耐受电流			KA/s	25/2
10	额定电缆充电断裂电流			一个	20
11	额定线路充电断裂电流			一个	2
12	额定闭环断开电流			一个	630
13	激动人心的潮流			一个	21
14	额定电流断裂时间			时间	≥100
15	额定工作压力			MPa	0.07
16	主电路每相电阻			μΩ	≤150
17	相对气体泄漏率			年份	≤0.5%
18	SF6 气体含水量		工厂价值转移	PPM	≤150
			道岔运行值	PPM	≤300
19	机动稳定性的运作			时间	5000
20	套管爬行距离			嗯	744
21	重量		A型	KG	145
22	额定工作电压和辅助电路额定电压			V	DC24
23	机构盒子与控制员保护等级			IP67 / IP54
24	安装类型			吊挂式/水平式起重类型
