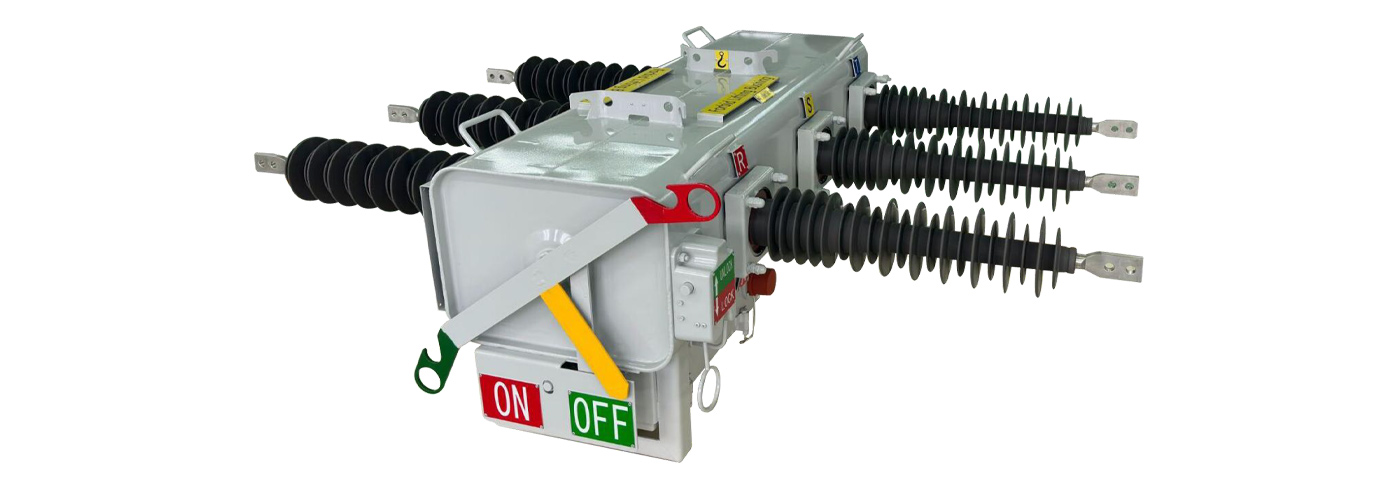

A38R-OLS-630/25 室外架空 SF6 绝缘负载开关
1 概述
安装柱式绝缘负载开关,型号A38R-OLS-630/25,适用于额定电压38kV,额定电流630A,50/60Hz电网开路,闭合电力系统负载电流,过载电流。该负载开关可自动分离断裂的配电管线。
采用最新技术,配备了最新的电子控制器。该开关可手动作、电动作及远距离作。电子控制器安装在不锈钢柜内,适用于各种气候条件。此外,柜内还安装有线和无线调制解调器,可实现远程监控和控制。在柱上简单安装方便快捷,且可降低施工成本。
2 标准使用
条件 SF6燃气负载开关可适应的作条件:
2.1 环境温度
2.1.1 环境空气温度:上限+75°C,下限-40°C。
2.1.2 相对湿度:100%
2.2 海拔不超过1000米;2000米;
2.3 压力不超过700帕(相当于风速34米/秒)。
2.4 地震强度:8度。
2.5 安装地点:无火灾、无爆炸隐患、无化学腐蚀及反复剧烈震动。
2.6 污染等级:III级、IV级。
3.1
SF6 气体绝缘
3.1.1 SF6 气体是一种无毒、不可燃且具有电绝缘功能的气体。它具有电弧灭光的优良特性。
3.2 具有高多样性的套管
3.2.1 除了标准的陶瓷套管外,我们还可提供多种解决方案,包括环氧树脂填充设备
中使用的橡胶绝缘体 3.3 可见的开闭状态
3.3.1 主接点位置指示器以颜色区分,仅站在地面上即可(绿色 - 关闭;红色 - 关闭)。指示器直接连接到传动轴组件的主触点,以确保接触状态的准确显示。
3.4 快速作
3.4.1 带有弹簧能量的作机构,确保快速开关作
3.5 实现远程控制
3.5.1 配备电子控制器,适合现场作及FTU接口控制台作。
3.6 坚固开关
3.6.1 该开关采用经过验证的耐用耐腐蚀材料(军舰
专用316不锈钢板),确保使用寿命极长(30年),并可执行一系列作。具备理想的柱式设备特性。
3.7 标准
3.7.1 每个开关在出厂前都已填充 SF6 气体,密封并按照 IEC62271-103,GB3804-2004 标准进行测试。
4 类型与评级
4.1 产品模式 A38R-OLS-630/25
4.2 A38R-OLS-630/25 类型

硅胶铜套筒 - 端子插座
4.3 参数评级
表1
不。 | 名称 | 单位 | 数据 | |||
| 乘积模式 | A38R-OLS-630/25 | |||||
| 1 | 额定电压 | kV | 38 | |||
| 2 | 额定频率 | 赫兹 | 60 | |||
| 3 | 额定绝缘 水平(填充SF6气体 0.07Mpa / 20°C) | (闪电 冲能承受 电压) | 相对来说 | kV | 200 | |
| 断裂 | 200 | |||||
| 功率频率耐受电压 1分钟 | 相对来说 | kV | 80 | |||
| 断裂 | 80 | |||||
| 4 | 额定电流 | 一个 | 630 | |||
| 5 | 额定制动载荷电流(0.1Mpa / 20°C) | 一个 | 630 | |||
| 6 | 零压力下的断开电流 | 一个 | 630 | |||
| 7 | 峰值耐受电流 | kA | 65 | |||
| 8 | 评级为短时流产 | kA | 65 | |||
| 9 | 额定短时耐受电流 | KA/s | 25/2 | |||
| 10 | 额定电缆充电断裂电流 | 一个 | 20 | |||
| 11 | 额定线路充电断裂电流 | 一个 | 2 | |||
| 12 | 额定闭环断开电流 | 一个 | 630 | |||
| 13 | 额定电流断裂时间 | 时间 | ≥100 | |||
| 14 | rated working pressure | MPa | 0.13 | |||
| 15 | 主电路每相电阻 | μΩ | ≤170 | |||
| 16 | 相对气体泄漏率 | 年份 | ≤0.5% | |||
| 17 | SF6 气体含水量 | 工厂价值转移 | PPM | ≤150 | ||
| 道岔运行值 | PPM | ≤300 | ||||
| 18 | 机动稳定性的运作 | 时间 | 5000 | |||
| 19 | 套管爬行距离 | 嗯 | 1500 | |||
| 20 | 重量 | A型 | KG | 170 | ||
| 21 | 额定工作电压和辅助电路额定电压 | V | DC24 | |||
| 22 | 机构盒子与控制员保护等级 | IP67 / IP54 | ||||
| 23 | 安装类型 | 吊挂式/水平式起重类型 | ||||
5 结构
5.1 交换机
的外观与尺寸 安装尺寸 长度 950毫米×宽度 290毫米
5.3 开关体
5.3.1 SF6 气体绝缘开关设备是一种三相联动作开关装置,设计用于配电系统电缆和架空电力线段应用。它可以现场手动作,也可以由控制中心控制。
5.3.2 通过焊接密封外壳和橡胶环密封套管,其他所有部件均通过不锈钢罐壳焊接组装。
5.3.3 开关体设计为能够承受压力而不影响开关正常运行性能。
5.3.4 外壳采用厚度超过3毫米的冷轧不锈钢(SUS 316L)或更高材料制成,以承受内部气体压力。
5.4 绝缘气体

膨胀压力(1.3 kg/cm2G)
额定工作压力(1.3kg/cm2G)
高压泄放防爆装置作压力(4-6 kg/cm2G)
低压报警装置闭锁压力(0.3-0.4kg/cm2G)
5.4.1 SF6气体是一种高纯度产品,专门设计和制造以确保负载壳体气体在开关作时水含量低于300 ppm。

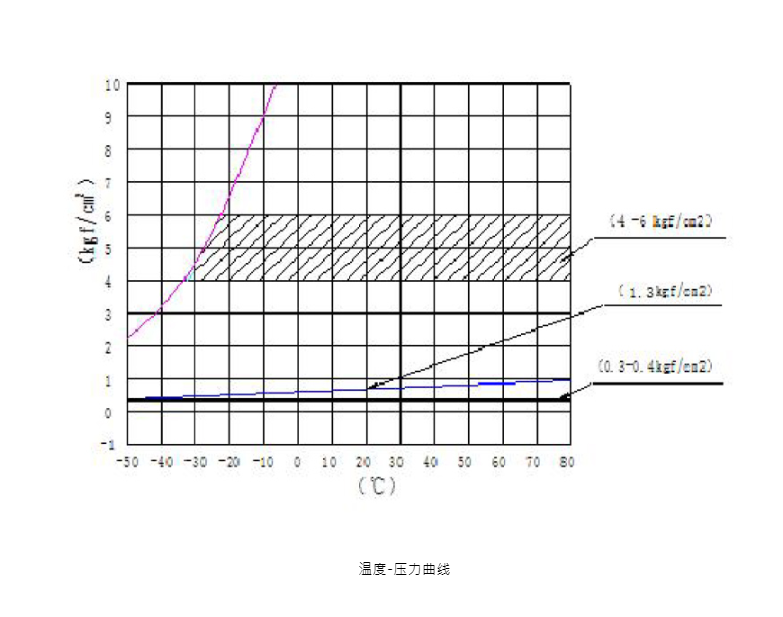

5.4.2 关于开关气体温度范围和泄漏、充气压力、额定工作压、最低工作压力、最大泄压、最低气体闭合压力等,详见图8。
5.5 开关织物
5.5.1 手动作手柄。
使用高压绝缘杠杆安全作结构,完成一次性开关作。
4.3 参数评级
表1
不。 | 名称 | 单位 | 数据 | |||
| 乘积模式 | A38R-OLS-630/25 | |||||
| 1 | 额定电压 | kV | 38 | |||
| 2 | 额定频率 | 赫兹 | 60 | |||
| 3 | 额定绝缘 水平(填充SF6气体 0.07Mpa / 20°C) | (闪电 冲能承受 电压) | 相对来说 | kV | 200 | |
| 断裂 | 200 | |||||
| 功率频率耐受电压 1分钟 | 相对来说 | kV | 80 | |||
| 断裂 | 80 | |||||
| 4 | 额定电流 | 一个 | 630 | |||
| 5 | 额定制动载荷电流(0.1Mpa / 20°C) | 一个 | 630 | |||
| 6 | 零压力下的断开电流 | 一个 | 630 | |||
| 7 | 峰值耐受电流 | kA | 65 | |||
| 8 | 评级为短时流产 | kA | 65 | |||
| 9 | 额定短时耐受电流 | KA/s | 25/2 | |||
| 10 | 额定电缆充电断裂电流 | 一个 | 20 | |||
| 11 | 额定线路充电断裂电流 | 一个 | 2 | |||
| 12 | 额定闭环断开电流 | 一个 | 630 | |||
| 13 | 额定电流断裂时间 | 时间 | ≥100 | |||
| 14 | rated working pressure | MPa | 0.13 | |||
| 15 | 主电路每相电阻 | μΩ | ≤170 | |||
| 16 | 相对气体泄漏率 | 年份 | ≤0.5% | |||
| 17 | SF6 气体含水量 | 工厂价值转移 | PPM | ≤150 | ||
| 道岔运行值 | PPM | ≤300 | ||||
| 18 | 机动稳定性的运作 | 时间 | 5000 | |||
| 19 | 套管爬行距离 | 嗯 | 1500 | |||
| 20 | 重量 | A型 | KG | 170 | ||
| 21 | 额定工作电压和辅助电路额定电压 | V | DC24 | |||
| 22 | 机构盒子与控制员保护等级 | IP67 / IP54 | ||||
| 23 | 安装类型 | 吊挂式/水平式起重类型 | ||||
