美式箱式变电站(ZB-12/0.4-630)

联系人:杭平
联系电话:0514-8623****
企业地址江苏省-扬州市
详细地址扬州市江都区真武镇邵真路4号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
裕成电器有限公司是专业生产各类高/低压成套电气设备、箱式变电设备(站)、船用电器设备、电缆桥架与母线槽、系列互感器等电气类产品。企业生产的低压成套电气设备等产品,获得中国质量认证中心颁发的CCC证书。高压成套电气设备、箱式变电设备(站)、船用电器设备等产品,均通过国家权威认证机构的产品型式试验,并获得了相关认证证书与产品型号使用证书。 我公司发展过程中,始终坚持“质量至上、服务至上”的质量方针,坚持人与社会及企业环境的协调发展,先后获得国家相关部门颁发的ISO9001-2016质量体系认证、ISO14001:2015环境管理体系认证,以及ISO45001:2018职业健康安全管理体系认证等。 我公司本着“诚实守信、持续改进”的发展理念,得到社会广泛认同,先后获得江苏省计量合格单位、重合同守信用企业;在此基础上,同时获得了国家农业部质量管理达标企业,江苏省资信评估AAA级企业,并于2011年公司系列产品被授予“江苏省名牌产品”称号,多项系列产品被国家相关部门认定为高新技术产品,2012年公司被省政府相关部门评为“高新技术企业”,2022年度被江苏省工业和信息化厅认定为“专精特新”企业。 科技是生产力,是我公司发展的基础,在我公司不断加强科技队伍建设的同时,十分关注与相关科技部门(单位)的联合,与江苏科技大学、上海电力学院等科研院校及ABB公司、施耐德电气等国内外著名企事业单位建立了产/学/研的战略合作关系,通过新技术引进,不断促进与更新了产品的科技含量,在与天津电气传动研究所等科研单位长期合作的同时,也成为了产品联合设计单位的主要成员单位。我公司同时也是国家中国电器工业协会的会员单位之一。

产品图片

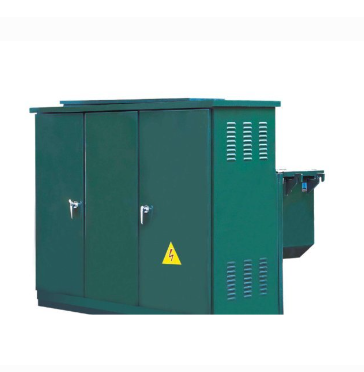

美式箱式变电站(ZB-12/0.4-630)



ZB-12系列组合式变电站称美式箱变,是我公司在吸收美国基座式变压器技术的基础上自行开发的高科技产品。它具有体积小、结构紧凑、全功能、全绝缘、全封闭、无裸露、保护范围广、设计合理、节约土地及基建资金等到优点。而且深入负荷中心进行环网与双向供电,一次安装即可实现送电,适用于商业中心、工业园区、居民小区、街道、机场、码头、车站、地铁入城市人中密集区。



2.使用环境条件



(1) 海拔不超过2000m

(2) 环境温度-30℃—+40℃

(3) 空气相对湿度不超过90%。(+25℃)

(4) 风速不大于35m/s

(5) 地震水平加速度0.4m/s,重直加速度0.02m/s发下

(6) 安装地点就无腐蚀性或可燃性气体和水蒸气。

(7) 安装地点应无剧烈振动,垂直斜倾度不超过5度,上述条件如不能满足时,用户与制造厂协商解决。



3.结构特征



(1) 底座和骨架采用槽钢、角钢焊接而成有较高的强度。

(2) 具有体积小,相当于同电压级、同容量其他箱式变电站的1/3,重量大为减轻。

(3) 其熔断器、高压负荷开关。无励磁调压分接开关为变压器的部件装在变压油箱内。

(4) 全封闭、全绝缘、全范围。

(5) 高低压室隔离采取联锁,当低压门打开后,才能打开高压室门。

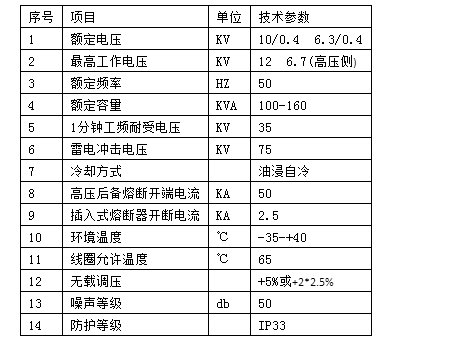

4.技术参数


(1) 组合式变电站负荷开关油浸式,三相联动开关,弹簧操作机构。不带负荷分合闸操作,其分合速度与操作力大小无关。

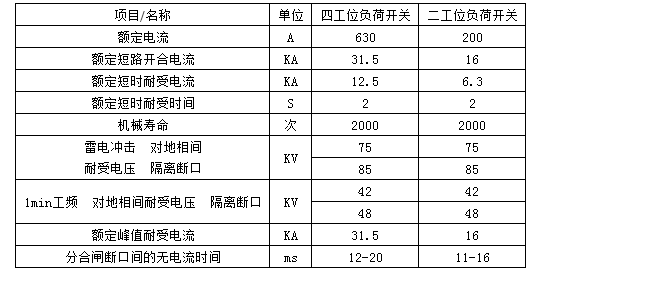

(2) 高压负荷开关

(3) 变压器选用新型S11系列变压器身。损耗低,过载能力好、抗短路能力强。所有紧固件经过防松处理免吊蕊。详细技术参数见变压器出厂证书。




4.技术参数


(1) 组合式变电站负荷开关油浸式,三相联动开关,弹簧操作机构。不带负荷分合闸操作,其分合速度与操作力大小无关。

(2) 高压负荷开关

(3) 变压器选用新型S11系列变压器身。损耗低,过载能力好、抗短路能力强。所有紧固件经过防松处理免吊蕊。详细技术参数见变压器出厂证书。
