扬州佳思特电气有限公司，从创立至今一直致力于电力仪器、仪表及高压试验设备制造及相关软件的研发与销售。公司位于宝应城南工业园区内，始终坚持以技术立异为核心，以产品质量为根本，以售后服务为保障的可持续发展的道路，坚守“诚信、服务、求实、立异”的经营理念。近几年，随着移动互联网技术的迅猛发展，公司将移动互联网终端结合先进的数据采集及处理技术，完成从传统仪表到移动互联网智能仪表的阶跃，成为成熟运用移动互联网技术的电力仪器、仪表制造商，位于同行的前列。

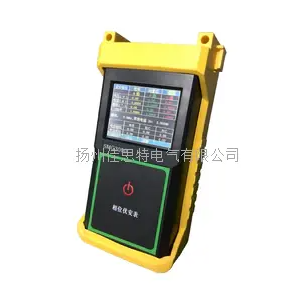

产品图片

SMG3000三相相位伏安表


简单介绍：

SMG3000三相相位伏安表是进行三相电参数测量，可以完成三相的电压、电流、相角、频率、功率、功率因数等电参数的高精度测量。 SMG3000三相相位伏安表设计上采用高速Cortex M3处理器加24位高速ADC进行电参数的测量计算，完全图形化界面，真彩色显示分辨率320×240，触摸屏操作人机界面友好，仪器便于携带。

详情介绍：

功能简介

Ø 同时测量三相电压和四路电流（包含零线电流）。

Ø 同时测量三相交流电压相角、电流相角、功角。

Ø 测量电网频率和相序。

Ø 自动判别变压器绕组、容性和感性负载。

Ø 六角图显示，彩色相序分析。

Ø 有功功率、无功功率、视在功功率、三相功率和和功率因数测量。

Ø 数据保存和查看功能。

Ø 数据静态保存功能，*多可保存50组数据。

Ø 3.2寸TFT彩屏显示具有触摸功能。

Ø 锂电池供电、可充电连续待机大于20个小时。

三、技术参数

类型

测量范围

单位

误差

分辨率

电压

1~600

V

0.5%×量程

0.01V

电流

0.001~20

A

0.5%×量程

0.0001A

有功功率

0.001~5000

W

0.5%×读数（PF=1）

0.1W

无功功率

0.001~5000

VAR

0.5%×读数（PF=0）

0.1VAR

视在功率

0.001~5000

VA

0.5%×读数

0.1VA

频率

45~65

HZ

0.1%×读数

0.01HZ

相位

0~360

°

±2°

0.1°

注：在1mA-5mA在±3°
