扬州佳思特电气有限公司，从创立至今一直致力于电力仪器、仪表及高压试验设备制造及相关软件的研发与销售。公司位于宝应城南工业园区内，始终坚持以技术立异为核心，以产品质量为根本，以售后服务为保障的可持续发展的道路，坚守“诚信、服务、求实、立异”的经营理念。近几年，随着移动互联网技术的迅猛发展，公司将移动互联网终端结合先进的数据采集及处理技术，完成从传统仪表到移动互联网智能仪表的阶跃，成为成熟运用移动互联网技术的电力仪器、仪表制造商，位于同行的前列。

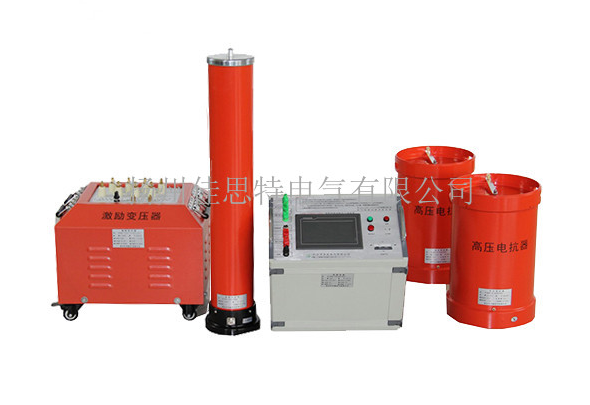

产品图片
电缆耐压试验装置
简单介绍：
参考标准：GB50150-2006,DL/T849.6-2004 产品特点： ● 采用专用SPWM数字式波形发生芯片及先进的IPM模块 ● 电抗器采用干式环氧浇注 ● 正交非同步固定式载波调制
详情介绍：
电缆耐压试验装置产品用途
电缆耐压试验装置采用了调节电源频率的方式，使得电抗器与被试电缆（等效为电容性）实现谐振，在被试品电缆上获得高电压大电流。电缆耐压试验装置所采用的方法是当前高电压试验的一种新的方法和潮流，串联谐振在国内外已经得到广泛的应用。
电缆耐压试验装置采用了专用的SPWM数字式波形发生芯片，在20 ～300Hz时频率细度可达0.1Hz，确保了在整个频率区间内输出波形良好。
10kV、35kV及以下电缆交流耐压试验装置的配置表
| 适 用 范 围 | 谐振规格 kVA / kV | 控制箱 | 电抗器 (干式) | 励磁变 （干式） | 分压器 |
| 10kV 电缆 ≤ 1km | JSTXB - 44 / 22 | 2.5 kW | 1A / 22kV 二台 | 2.5kVA / 1kV | 25kV |
| 10kV 电缆 ≤ 2km | JSTXB - 88 / 22 | 4 kW | 2A / 22kV 二台 | 4kVA / 1kV | 25kV |
| 10kV 电缆 ≤ 3km 35kV 电缆 ≤ 1km | JSTXB - 132 / 22 | 6 kW | 2A / 22kV 三台 | 6kVA / 1 / 3kV | 60kV |
| 10kV 电缆 ≤ 4km 35kV 电缆 ≤ 1km | JSTXB - 176 / 22 | 7.5 kW | 2A / 22kV 四台 | 7.5kVA / 1 / 3kV | 60kV |
| 10kV 电缆 ≤ 6km 35kV 电缆 ≤ 2km | JSTXB - 264 / 22 | 10 kW | 2A / 22kV 六台 | 10kVA / 1 / 3kV | 60kV |
| 10kV 电缆 ≤ 8km 35kV 电缆 ≤ 2km | JSTXB - 330 / 50 | 15 kW | 2.5A / 22kV 六台 | 15kVA / 1 / 3kV | 100kV |
电缆耐压试验装置采用了专用的SPWM数字式波形发生芯片，在20 ～300Hz时频率细度可达0.1Hz，确保了在整个频率区间内输出波形良好。
10kV、35kV及以下电缆交流耐压试验装置的配置表
| 适 用 范 围 | 谐振规格 kVA / kV | 控制箱 | 电抗器 (干式) | 励磁变 （干式） | 分压器 |
| 10kV 电缆 ≤ 1km | JSTXB - 44 / 22 | 2.5 kW | 1A / 22kV 二台 | 2.5kVA / 1kV | 25kV |
| 10kV 电缆 ≤ 2km | JSTXB - 88 / 22 | 4 kW | 2A / 22kV 二台 | 4kVA / 1kV | 25kV |
| 10kV 电缆 ≤ 3km 35kV 电缆 ≤ 1km | JSTXB - 132 / 22 | 6 kW | 2A / 22kV 三台 | 6kVA / 1 / 3kV | 60kV |
| 10kV 电缆 ≤ 4km 35kV 电缆 ≤ 1km | JSTXB - 176 / 22 | 7.5 kW | 2A / 22kV 四台 | 7.5kVA / 1 / 3kV | 60kV |
| 10kV 电缆 ≤ 6km 35kV 电缆 ≤ 2km | JSTXB - 264 / 22 | 10 kW | 2A / 22kV 六台 | 10kVA / 1 / 3kV | 60kV |
| 10kV 电缆 ≤ 8km 35kV 电缆 ≤ 2km | JSTXB - 330 / 50 | 15 kW | 2.5A / 22kV 六台 | 15kVA / 1 / 3kV | 100kV |
