1P20S风冷电池插箱
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
公司位于中国(河南)自由贸易试验区洛阳片区，始建于1958年，是一家集电气设备设计/制造、电力工程设计/施工、配网运检修试以及新能源业务等为一体的综合性法人实体。
公司注册资本金5278万元，现有员工拥有大专及以上文凭、各类职称、技能和执业资格证的人员占85%。公司长期从事高低压成套电气设备的研发和生产，现有产品：箱式变电站(欧式、美式)、高低压成套开关设备、环网柜以及智能电网相关产品等。先后通过ISO 9001质量管理体系、ISO 14001环境管理体系、ISO 45001职业健康安全管理体系三大体系及产品3C认证。
产品图片

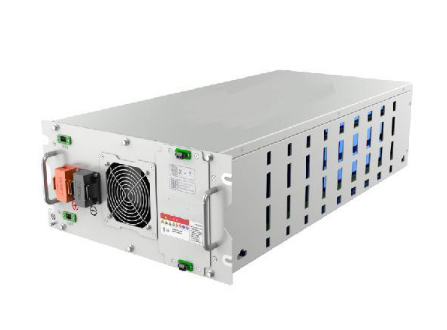

1P20S风冷电池插箱
产品详情
储能业务板块主要从事磷酸铁锂电芯、模组、储能电池系统的研发、生产和销售。产品应用于工商业、交通、通讯和电力系统等场景。近几年开发了大储业务，支撑了新能源企业项目落地。深耕家用储能领域，布局海外市场，产品远销欧洲、非洲、东南亚等市场。
模组及插箱：由单体容量50Ah-314Ah的电芯串、并联组成
1. 产品介绍：储能模组由PACK自动生产线完成电芯线上分选检测、机械手堆叠、CCD寻址激光清洗、汇流排激光自动焊接 、自动EOL检测。确保了产品质量。模组及插箱布局、结构合理，能够完好固定电芯位置并保护其不发生有损性能的形变。风、液冷冷却，避免热失控的传播。可满足对电芯电流、电压、温度的极限断电控制。绝缘性可靠。
2. 应用场景：集装箱储能、工商业储能、户用储能等。
3. 产品特点：
高能量密度。容量、内阻、电压、放电曲线具有高度的一致性。高安全性，具有充电均衡性、电压、电流和温度过载保护。大电流充放电确保电池组系统的长循环寿命。
4. 技术参数：
项目 1P14S电箱 1P16S电箱 1P20S电箱 电芯规格 3.2V280Ah 3.2V280Ah 3.2V280Ah 额定容量 280Ah 280Ah 280Ah 额定电压 44.8V 51.2V 64V 额定电量 12.544Wh 14.336kWh 17.92kWh 充电放电倍率 0.5P/0.5P 0.5P/0.5P 0.5P/0.5P 串并联方式 1P7S*2，共1P14S 1P8S*2，共1P16S 1P10S*2，共1P20S 尺寸 L702*W480*H236mm L780*W480*H236mm L909.5*W495*H233mm （不含挂耳W440mm） （不含挂耳W440mm） （不含挂耳W440mm） 重量 103kg 114kg 139Kg 能量密度 121.8Wh/kg 125.8Wh/kg 128.9Wh/kg BMS 从控*1 从控*1 从控*1 热管理 风扇120038VA-24P-EU-04 风扇120038VA-24P-EU-04 风扇120038VA-24P-EU-04 消防 喷口组件， 喷口组件， / EVFH-Q-W-8-K-ZH-BZ-JG4 EVFH-Q-W-8-K-ZH-BZ-JG4 高压连接器 快插连接器，50~95mm2 快插连接器，50~95mm2 锁螺栓型 温度采样 采集busbar温度 采集busbar温度 采集busbar温度 封装方式 钣金箱体+箱盖 钣金箱体+箱盖 钣金箱体+箱盖 产品认证 GB/T36276 GB/T36276 GB/T36276
4. 技术参数：
项目 1P14S电箱 1P16S电箱 1P20S电箱 电芯规格 3.2V280Ah 3.2V280Ah 3.2V280Ah 额定容量 280Ah 280Ah 280Ah 额定电压 44.8V 51.2V 64V 额定电量 12.544Wh 14.336kWh 17.92kWh 充电放电倍率 0.5P/0.5P 0.5P/0.5P 0.5P/0.5P 串并联方式 1P7S*2，共1P14S 1P8S*2，共1P16S 1P10S*2，共1P20S 尺寸 L702*W480*H236mm L780*W480*H236mm L909.5*W495*H233mm （不含挂耳W440mm） （不含挂耳W440mm） （不含挂耳W440mm） 重量 103kg 114kg 139Kg 能量密度 121.8Wh/kg 125.8Wh/kg 128.9Wh/kg BMS 从控*1 从控*1 从控*1 热管理 风扇120038VA-24P-EU-04 风扇120038VA-24P-EU-04 风扇120038VA-24P-EU-04 消防 喷口组件， 喷口组件， / EVFH-Q-W-8-K-ZH-BZ-JG4 EVFH-Q-W-8-K-ZH-BZ-JG4 高压连接器 快插连接器，50~95mm2 快插连接器，50~95mm2 锁螺栓型 温度采样 采集busbar温度 采集busbar温度 采集busbar温度 封装方式 钣金箱体+箱盖 钣金箱体+箱盖 钣金箱体+箱盖 产品认证 GB/T36276 GB/T36276 GB/T36276
