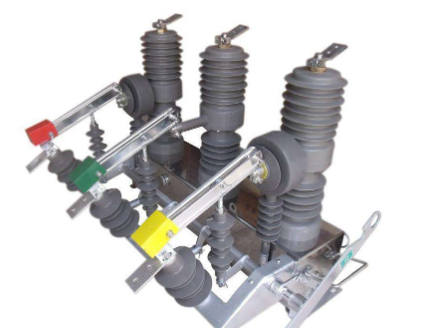

柱上断路器ZW32

• 产品详情

• 　　一、产品详情

  　　ZW32型户外柱上真空断路(以下)为额定电压12KV，三相交流50Hz的户外高压配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。

  　　二、 应用场景

  　　适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于城市、农村电网建设改造及频繁操作的场所。

  　　三、产品特点

  　　● 开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使寿命长;耐高低温、耐紫外线、耐老化等特点。

  　　● 全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。

  　　● 操动机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低;机构传动采用真动传输方式，零部件数量小，可靠性高。

  　　● 可与智能控制器配套实现配电自动化，也可以与重合控制器配合组成自动重合器、分段器。

  　　● 可以装设二相或三相电流互感器，供过电流或短路保护用，也可以给智能控制器提供电流采集信号;根据用户要求可加装计量用电流互感器。

  　　四、 主要技术参数

  项目		单位	参数
  额定电压		KV	12
  额定电流额		A	630
  工频耐压（lmin）		kV	42
  雷电冲击耐压（峰值）		kV	75
  额定短路开断电流		KA	12.5、16、20
  额定短路关合电流（峰值）		KA	31.5、40、50
  额定峰值耐受电流		KA	31.5、40、50
  额定短路耐受电流4s		KA	12.5、16、20
  额定操作顺序			分-0.3s-合分-180s-合分
  额定短路电流开断次数		次	30
  机械寿命		次	10000
  储能电机额定电压		V	DC或AC220、110、DC24
  额定操作电压（配专用弹簧操动机构）	分闸线圈	V	DC或AC220、110、DC24
  	合闸线圈
  过电流脱扣器额定电流		A	5
  动静触头允许磨损厚度		mm	3
