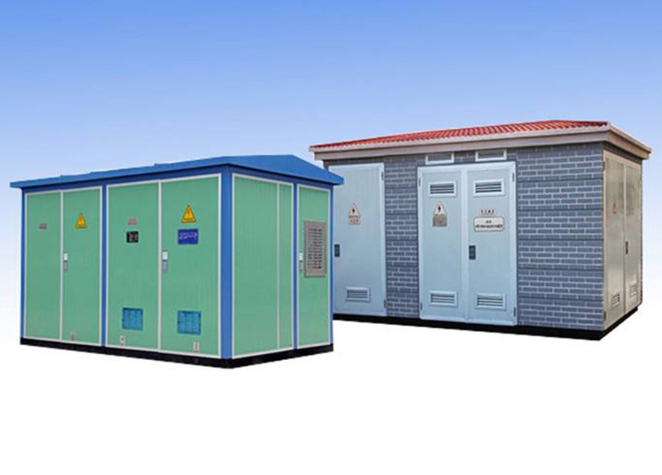

箱式变电站

• 产品详情

• 　　一、简介

  　　预装式箱式变电站用于10kV环网供电、双电源供电或终端供电系统中，作为变电、配电计量、补偿控制和保护的成套装置。欧式变电站内除装有变压器外，高压侧配置进线柜和出线柜也可配置计量柜;低压侧按用户要求可装配控制电器、配电电器、补偿装置及计量表计等。

  　　二、应用场景

  　　预装式箱式变电站广泛应用于工业及民用电缆环网及供电末端工程。用于城市高层建筑城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。

  　　三、产品特点

  　　★ 技术先进安全可靠；

  　　★ 自动化程度高;欧式变电站可采用微机综合保护系统，可实现"四遥"，即遥测、遥信、遥控、遥调；

  　　★ 工厂预制化；

  　　★ 组合方式灵活；

  　　★ 占地面积小；

  　　★ 外形美观。

  　　四、技术参数

  项目		单位	参数
  额定频率		Hz	50
  额定电压		kV	12
  额定1min工频耐受电压	相对地	kV	42
  	断口		48
  额定雷电冲击耐受电压	相对地	kV	75
  	断口		85
  额定电压		kV	0.4~0.69
  额定容量		kVA	30~1250
  阻抗电压		%	4 or 4.5
  分接范围			±2´2.5% or ±5%
  联结组别			Y, yn0 or D, yn11
  外壳防护等级			IP44 IK10
  声级水平		dB	≤58
  使用场所			户外
  布置方式			品字形、目字形
  高压部分	进线方式		电缆
  	接线方案		终端型、环网型
  低压部分	出线回路数		1~18(12)
  	无功补偿		动态补偿
