KYN28A-12型户内交流金属铠装抽出式开关设备
- 厂家信息
- 产品信息
- 规格参数
- 技术文档

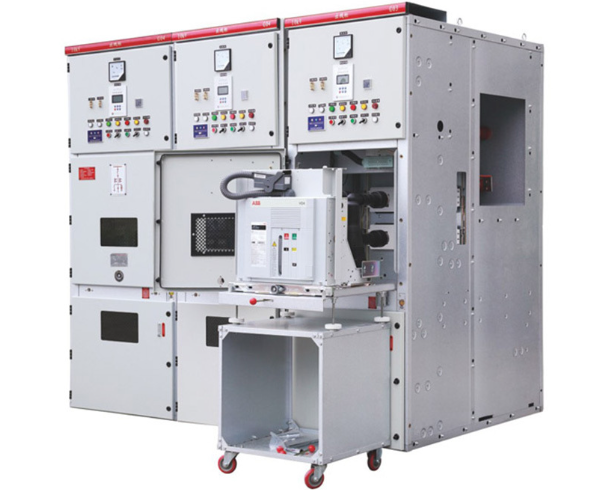

产品图片
高压开关柜
产品详情
一、简介
1、KYN28A-12型户内交流金属铠装抽出式开关设备，作为发电厂送电、电力系统和工矿企业变电所受电、配电、实现控制保护之目的，还可以用于频繁启动高压电动机等，满足“五防”联锁要求。
二、适用场所
KYN28A-12型户内交流金属装抽出式开关设备适用于交流50Hz、3~24kV电力系统，广泛应用于发电厂、变电站、开闭所、城市配电、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等场所，实现控制、保护、监测。开关柜既可配用ABB公司的VD4真空断路器，又可配用国产VS1真空断路器，实现一种性能优越的配电装置，具有方案组合灵活，结构紧凑、安全可靠、维修方便、抗冲击、耐腐蚀等优点。
三.、产品特点
● 中置式断路器手车，操作方便、互换性强，维护量小；
● 各室有独立的压力释放通道，保证人身安全；
● 开关柜防护等级高、“五防”联锁可靠；
● 电缆室空间宽裕，安装检修方便；
● 智能化开关柜具有自诊断功能，可及时修正、反馈运行状态；
● 一次状态显示、温湿度控制、高压带电显示集成化；
● 氧化锌避雷器放电次数与泄漏电流、电容电流可用RS485接口以数字量上传。
四、 主要技术参数
项目
单位
数据
额定电压
kV
12
额定电流
A
630/1250/1600/2000/2500/3150/4000
额定频率
Hz
50
额定短路开断电流
kA
31.5/25/40
额定短路关合电流
kA
80/63/100
额定短时耐受电流
kA
31.5/25/40
额定峰值耐受电流
kA
80/63/100
额定短时耐受电流持续时间
s
4
雷电冲击耐受电压
相间及对地
kV
75
断口
85
工频耐受电压
相间及对地
kV
42
断口
48
局部放电
pC
1.1U r ，≤50
额定操作顺序
0-0.3s-C0-180s-C0
执行标准
GBT 3906-2020
3.6～40.5kV交流金属封闭开关设备和控制设备
三.、产品特点
● 中置式断路器手车，操作方便、互换性强，维护量小；
● 各室有独立的压力释放通道，保证人身安全；
● 开关柜防护等级高、“五防”联锁可靠；
● 电缆室空间宽裕，安装检修方便；
● 智能化开关柜具有自诊断功能，可及时修正、反馈运行状态；
● 一次状态显示、温湿度控制、高压带电显示集成化；
● 氧化锌避雷器放电次数与泄漏电流、电容电流可用RS485接口以数字量上传。
四、 主要技术参数
项目
单位
数据
额定电压
kV
12
额定电流
A
630/1250/1600/2000/2500/3150/4000
额定频率
Hz
50
额定短路开断电流
kA
31.5/25/40
额定短路关合电流
kA
80/63/100
额定短时耐受电流
kA
31.5/25/40
额定峰值耐受电流
kA
80/63/100
额定短时耐受电流持续时间
s
4
雷电冲击耐受电压
相间及对地
kV
75
断口
85
工频耐受电压
相间及对地
kV
42
断口
48
局部放电
pC
1.1U r ，≤50
额定操作顺序
0-0.3s-C0-180s-C0
执行标准
GBT 3906-2020
3.6～40.5kV交流金属封闭开关设备和控制设备
