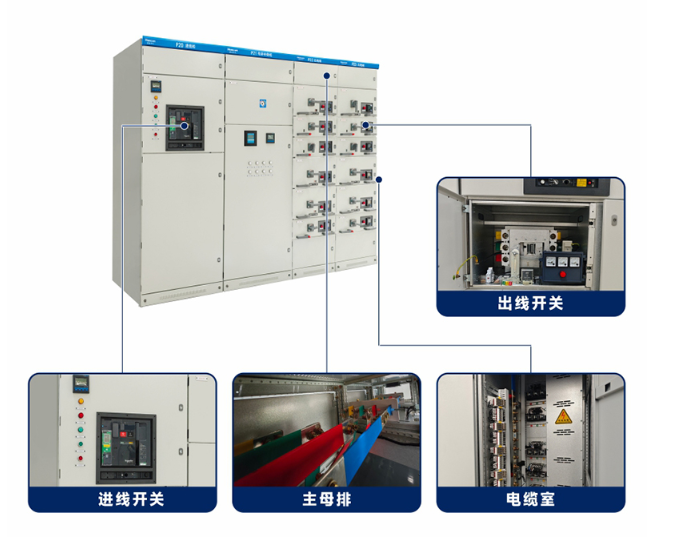

MNS低压抽出式成套开关设备

适用范围

适用于交流50(60)Hz、额定工作电压400V，660V，800V,额定电流6300A及以下三相五线制的电力供电系统，可用于发电厂、变电所、工矿企业、大楼宾馆、机场、新能源项目等，来作为发电、 输配电、电能分配、储能、用电设备的控制，并配置电容补偿柜对其进行无功补偿，满足电网和用电设备对功率因数的使用要求，实现节能降耗的目的。本产品符合GB7251.1《低压成套开关设备和控制设备》，IEC60439-1《低压成套开关设备和控制设备》等标准的要求。

使用条件

1.周围空气温度不高于+40°C，不低于-15°C，并且24h内其平均温度不高于+35°℃。

2.周围空气相对湿度不超过90%RH，但考虑到由于温度的变化有可能会偶然产生适度的凝露。

3.户内使用，使用地点的海拔高度不得超过2000m，如有超过此海拔高度，需要在订货时提出，我司将进行容量、绝缘等关键参数的核算，并设计出满足使用要求的产品。

4.应安装在无剧烈震动和冲击，以及不使用电器元件受到腐蚀的场所。

结构特点

1.结构紧凑，节省机柜体积，整套系统标准化。

2.各功能单元标准化、模块化，可灵活组合，互换性强，实现多种安装方案方便安装、维护和功能扩展。

3.配电线路布置合理，选用标准金属板件，方便设计人员选用。

4.同一柜体可自由组合成不同的功能单元，如固定式和可抽拉式等。

5.系统具有良好的扩展性，设备运行连续性高，可靠性好，机免维护。

6.开关等控制元件安装在可抽拉式功能单元内，标准高度按8E=200mm进行调整分为8E/2、8E、16E和24E五种规格,我们还设计有12E的单元，提供给用户用更多的选择和节省柜体投资。

7.每个抽展单元，开关有4个位置:ON合间位置、TRIP故障跳间位置、OFF分间位置、RESET复位位置(故障跳闸后，必须将手柄操作到这个位置，将开关复位，才能再次合闸)。抽有3个位置:隔离、测试、运行。每个位置都有机械定位和明显的文字符号。隔离位置时，抽屉单元的一次回路均与主回路断开，抽展可以抽出;试验位置时，一次回路断开，二次回路接通，可以测试二次回路:运行位置时，一二次回路均与柜体上的相应电路接通，抽屉在正常工作位置。任意时候，当开关不在分闸位置时，抽展均被锁定，无法移动，防止带负荷拉出抽展:同理，开关在合闸状态时，抽屉也无法被被推入柜柜体，防止带负荷接入主回路，从而防止产生弧光短路。

8.柜体部件采用高强度、耐腐蚀的优质铝锌镀钢板制作，柜门采用冷轧钢板喷涂，数控加工，结构完整，结实耐用，外观美观，使用寿命大大延长。

9.柜体能够满足抗震、抗冲击、抗冲击的要求.

10.可以安装用户任何品牌、型号、规格的开关和元器件。
