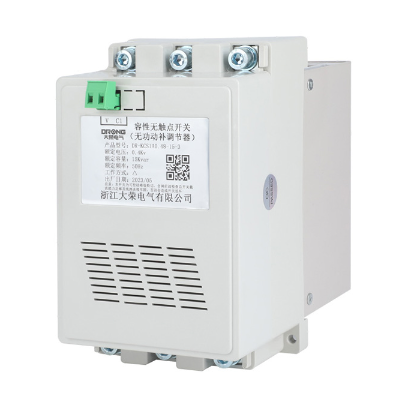

DR-KCS容性无触点开关

产品概述

DR-KCS系列⽆触点开关是⼀种能够对电⼒并联电容器进⾏快速投切的电⼦型功率器件模块，其电⽓结构主要由⼤功率反并联晶闸管模块、隔离电路、触发电路、同步电路保护电路及驱动电路组成，并配有控制开关导通或截⽌的接线端⼦，控制逻辑电压0V(截⽌)、12V(导通)。本开关具有安装简单、维护⽅便、响应速度快、投切⽆涌流、⼯作⽆噪声运⾏稳定可靠、缺相保护等特点。是⽆功功率动态补偿装置⽤投切电容器组的理想器件。

型号及含义

主要技术参数

控制电路

控制输⼊：DC8-16V

负载电路

供电电压：Un  400V  50Hz/60Hz

负载容量：三相  60Kvar    单相   15Kvar

功耗 ： 近似  2W/A

适⽤范围

额定电压：Un±10%

谐波电压：

THDmax.5%

⼀次响应速度:<20mS

连续响应速度:<40mS

电⽓安全

保护等级:Ⅰ

距离: EN61010:2001

污染等级:Ⅱ  CAT  Ⅲ

防护等级 :Ip10

环境条件

运⾏温度:-20℃---+70℃

安装

安装位置垂直或⽔平

散热距离距离通⻛⼝最少50mm，距离散热装置最少150mm

尺⼨/Size：A:116mm*187mm*170mm(H*W*D)B:116mm*187mm*170mm(H*W)

重量： 共补50以下近似2500g，分补15*3以下近似3000g，60KVAR近似3500g。

选型及图样

外形尺⼨图

注意事项

由于设计为⻛散散热，必须保证空⽓进⼊⼝的畅通，不能覆盖散热器出⼝。必须注意附近元件的距离。对于额定负荷，新鲜空⽓与排出空⽓温度差会

增加40C.像中缆管道这样的温度敏感部件必须⽤套管保护起来。

必须在串联断路器设备的条件下⼯作。

不能作为独⽴器件⼯作，必须在某个补偿单元⾥使⽤。

必须满⾜使⽤条件的场合应⽤。
