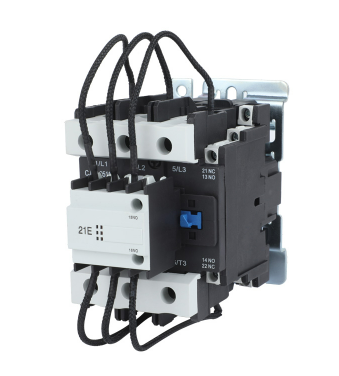

CJ19切换电容器接触器(交流接触器)

产品详情

适用范围

CJ19系列切换电容器接触器(以下简称接触器)，主要用于交流50Hz或60Hz，额定工作电压到380V/400V、额定功率至50kvar的电力系统中，接通和分断并联电容器，以作为改善功率因数之用。

符合标准GB/T 14048.4、IEC60947-4-1

正常工作条件和安装条件

2.1周围空气温度为:-5°C~+40℃C，24小时内其平均值不超过+35℃C;

2.2海拔高度:不超过2000m;

2.3大气条件

2.3.1湿度

最高温度为+40”C时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如+20C时达90%，对由于温度变化偶尔

产生的凝露应采取特殊的措施:

2.3.2污染等级:3级;

2.4安装类别:川类

2.5安装条件:安装面与垂直面倾斜度不大于士59

2.6冲击振动:产品应安装和使用在无显著摇动、冲击和振动的地方。

型号及含义

主要技术参数

主要参数及技术性能

接触器的主要参数及技术性能指标见表1:

动作特性;

吸合电压:85%Us~110%Us;释放电压:20%Us~75%Us;4.3线圈额定控制电源电压Us为:交流:(50Hz)220V、380V

外形及安装尺寸

图1CJ19-25~43接触器外形及安装尺寸

图1CJ19-63~95接触器外形及安装尺寸

图3CJ19-115~170接触器外形及安装尺寸

表2

注意事项

使⽤时如发现有不正常噪⾳，可能是铁⼼极⾯上有污物，请擦净极⾯。

使⽤中，应经常检查产品各部件，要求可动部分不卡住，坚固件⽆松脱，确保安全可靠。零部件如有损坏，应及时更换。

使⽤时请注意，本接触器不能⽤于点动，否则电阻丝会烧断。
