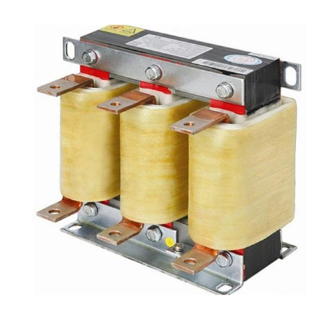

DR-OCL输出电抗器



产品详情

产品概述

输出交流电抗器用于变频器的负载侧，电机电流流经这些电抗器。输出交流电抗器补偿长电缆的电容性电荷反转电流，如果是长电机电缆，则可以限制电机端子的 dv/dt。

性能特点

铁芯采用优质取向硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。在运行中大大减小了噪音和振动。

电抗器均采用真空浸漆工艺，经高温热烘固化。线圈有良好的绝缘性能，整体机械强度高，防潮性能好。

线圈采用 F、H 级绝缘系统，大大提高了长期运行的可靠性温升低，损耗小，成本低，综合利用率高。

产品介绍

降低电机的噪音，降低涡流损耗。

降低输入高次谐波造成的漏电流。

用于平滑滤波，降低瞬变电压 dv/dt，延长电机寿命。

保护变频器内部的功率开关器件。

技术参数

额定工作电压:380V/50Hz或660V/50HZ

额定工作电流:5A至1600A@40℃C

抗电强度:铁芯-绕组 3500VAC/50Hz/10mA/10s

无飞弧击穿绝缘电阻:1000VDC

绝缘阻值>100MV

电抗器噪音:小于 65dB

防护等级:IP00

绝缘等级:F级以上

产品执行标准:

IEC289:1987 电抗器

GB10229-88电抗器(eqv IEC289:1987)

JB9644-1999 半导体电气传动用电抗器

技术参数

变频器功率输出电抗器型号外形尺寸安装尺寸
0.75KWSHKZ-OCL-10AL150*W100*H130D175*W1 55-Φ8
1.5KWSHKZ-0CL-10AL150*W100*H130D175*W1 55-Φ8
2.5KWSHKZ-0CL-10AL150*W100*H130D175*W1 55-Φ8
4KWSHKZ-OCL-10AL150*W100*H130D175*W1 55-Φ8
5.5KWSHKZ-0CL-15AL150*W100*H130D175*W1 55-Φ8
7.5KWSHKZ-OCL-20AL150*W100*H130D175*W1 55-Φ8
11KWSHKZ-0CL-30AL150*W105*H130D175*W1 60-Φ8
15KWSHKZ-OCL-40AL150*W105*H130D175*W1 60-Φ8
18.5KWSHKZ-OCL-50AL180*W130*H160D190*W1 75-Φ8
22KWSHKZ-OCL-60AL180*W135*H160D190*W1 75-Φ8
30KWSHKZ-OCL-80AL180*W140*H160D190*W1 75-φ8
37KWSHKZ-OCL-110AL180*W140*H160D190*W1 75-Φ8
45KWSHKZ-OCL-125AL180*W145*H160D190*W1 75-Φ8
55KWSHKZ-OCL-150AL180*W145*H160D190*W1 75-Φ8
75KWSHKZ-OCL-200AL210*W160*H180D1105*W1 90-Φ8
90KWSHKZ-0CL-250AL240*W170*H210D1120*W1 90-Φ8
110KWSHKZ-0CL-275AL240*W180*H210D1120*W1 90-Φ8
132KWSHKZ-0CL-330AL240*W180*H210D1120*W1 95-Φ8
160KWSHKZ-0CL-450AL240*W185*H210D1120*W1 95-Φ8
185KWSHKZ-OCL-500AL240*W190*H210D1120*W1 100-Φ8
200KWSHKZ-OCL-510AL240*W190*H210D1120*W1 110-Φ8
220KWSHKZ-OCL-540AL240*W200*H210D1120*W1 110-Φ8
250KWSHKZ-0CL-625AL240*W200*H210D1120*W1 115-Φ8
280KWSHKZ-OCL-720AL240*W210*H210D1120*W1 115-Φ8
315KWSHKZ-0CL-800AL275*W220*H230D1135*W1 120-Φ10
375KWSHKZ-OCL-900AL275*W225*H230D1135*W1 125-Φ10
400KWSHKZ-0CL-1000AL275*W230*H230D1135*W1 130-Φ10
450KWSHKZ-0CL-1100AL275*W235*H230D1135*W1 130-Φ10
500KWSHKZ-0CL-1200AL300*W260*H260D1150*W1 130-Φ10

安装尺寸图



技术参数

变频器功率输出电抗器型号外形尺寸安装尺寸
0.75KWSHKZ-OCL-10AL150*W100*H130D175*W1 55-Φ8
1.5KWSHKZ-0CL-10AL150*W100*H130D175*W1 55-Φ8
2.5KWSHKZ-0CL-10AL150*W100*H130D175*W1 55-Φ8
4KWSHKZ-OCL-10AL150*W100*H130D175*W1 55-Φ8
5.5KWSHKZ-0CL-15AL150*W100*H130D175*W1 55-Φ8
7.5KWSHKZ-OCL-20AL150*W100*H130D175*W1 55-Φ8
11KWSHKZ-0CL-30AL150*W105*H130D175*W1 60-Φ8
15KWSHKZ-OCL-40AL150*W105*H130D175*W1 60-Φ8
18.5KWSHKZ-OCL-50AL180*W130*H160D190*W1 75-Φ8
22KWSHKZ-OCL-60AL180*W135*H160D190*W1 75-Φ8
30KWSHKZ-OCL-80AL180*W140*H160D190*W1 75-φ8
37KWSHKZ-OCL-110AL180*W140*H160D190*W1 75-Φ8
45KWSHKZ-OCL-125AL180*W145*H160D190*W1 75-Φ8
55KWSHKZ-OCL-150AL180*W145*H160D190*W1 75-Φ8
75KWSHKZ-OCL-200AL210*W160*H180D1105*W1 90-Φ8
90KWSHKZ-0CL-250AL240*W170*H210D1120*W1 90-Φ8
110KWSHKZ-0CL-275AL240*W180*H210D1120*W1 90-Φ8
132KWSHKZ-0CL-330AL240*W180*H210D1120*W1 95-Φ8
160KWSHKZ-0CL-450AL240*W185*H210D1120*W1 95-Φ8
185KWSHKZ-OCL-500AL240*W190*H210D1120*W1 100-Φ8
200KWSHKZ-OCL-510AL240*W190*H210D1120*W1 110-Φ8
220KWSHKZ-OCL-540AL240*W200*H210D1120*W1 110-Φ8
250KWSHKZ-0CL-625AL240*W200*H210D1120*W1 115-Φ8
280KWSHKZ-OCL-720AL240*W210*H210D1120*W1 115-Φ8
315KWSHKZ-0CL-800AL275*W220*H230D1135*W1 120-Φ10
375KWSHKZ-OCL-900AL275*W225*H230D1135*W1 125-Φ10
400KWSHKZ-0CL-1000AL275*W230*H230D1135*W1 130-Φ10
450KWSHKZ-0CL-1100AL275*W235*H230D1135*W1 130-Φ10
500KWSHKZ-0CL-1200AL300*W260*H260D1150*W1 130-Φ10
