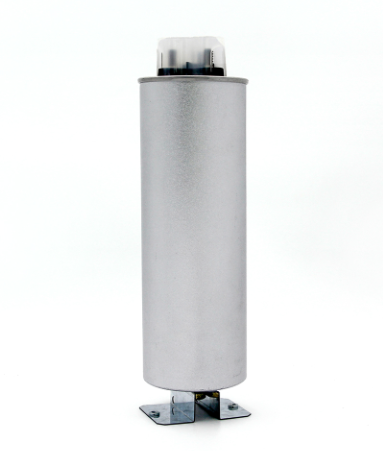

圆柱形低电压并联电容器

适用范围及产品的主要用途

本说明书适用于并联连接于额定电压 1kV 及以下，频率为 50/60Hz 的交流电力系统中，用来改善电网电能质量，提高功率因数，降低线路损耗的自愈式低压并联电容器。

电容器产品型号及型号说明

2.1 电容器产品型号:B（A）SMJ △-□-○

B —  并联电容器  A —  滤波电容器    MJ— 金属化薄膜电容器

S —  浸渍剂   S 为微晶蜡 ；Z 为植物油；K 为干式；C 为蓖麻油

2.2 电容器型号 DRMKP △□○  DR—浙江大荣电气   MKP —   自愈式电容器△—额定电压，以 V 为单位    □—额定容量，以 kvar 为单位

○—表示电容的相数 1 为单相，3 为三相

2.3 电容器产品型号:DRPFC △□○

DR—浙江大荣电气     PFC —  功率因数调节电力电容器

△—额定电压，以 V 为单位    □—额定容量，以 kvar 为单位

○—表示电容的相数 1 为单相，3 为三相

 安装使用环境条件

3.1 电容器一般应安装使用在周围环境空气温度为-25～+50℃ , 相对湿度≤85%范围的户内，海拔高度不超过 2000m 的地区。

3.2 安装场所应无有害气体及蒸气,无导电性或爆炸性尘埃。无剧烈的机械振动。

主要技术性能

4.1 主要技术参数：

4.1.1 额定电压：0.23kV～1.2kV；优先值：0.25，0.4，0.45，0.48，0.525， 0.69， 0.8，0.86 ，0.9，1.14 ，1.2

4.1.2 额定容量：5, 10，15，20，25，30，40，50，60

注：可根据客户要求制造其它额定电压和额定容量的电容器。

4.1.3 电容偏差：（-5～+10）%。

三相电容器任意两线路端子间测得的电容最大值与最小值之比应不大于 1.08。

4.1.4 损耗角正切值： tg δ ≤0.0020（Un，50Hz，20℃时）。

4.1.5 放电电阻： 电容器内装放电电阻能使电容器断电后单元上的剩余电压在3min 内从   Un 降至 75V 以下。

4.2 主要技术性能

电容器可在 1.0 倍额定电压下连续运行，1.1 倍额定电压 24 小时中允许8 小时，可以在 1.15 倍额定电压下每 24h 运行不超过 30min，为了延长电容器的使用寿命， 电容器应经常维持在不超过额定电压下运行。 电容器单元适用于线路方均根值为 1.3 倍该单元在额定正弦电压和额定频率下产生的电流下连续运行。

产品符合 GB/T12747《标称电压 1 kV 及以下交流电力系统用自愈式并联电容器》国家标准及 IEC60831。

  结构特点

电容器每台采用过压保护；壳体带安装底脚、接地装置； 内置放电电阻。

安装运行注意事项

电容器的安装运行条件直接影响电容器使用寿命，在运行中如果电压、 电流和温度超过了规定值，就会缩短电容器的寿命。因此应严格控制电容器的运行条件，注意以下说明。圆柱形电容器安装螺栓承受扭矩最大为 : M8 扭矩是 5N.m； M10 扭矩是 9N.m；M12 扭矩是 12N.m；M16 扭矩是 17N.m。

6.1 使用环境：电容器的布置应使空气能在每台产品的周围有良好的流通,不得装有妨碍空气流通的隔板。注意安装应便于以对流和辐射来散发由电容器运行所产生的热量，尽量避免受到高温面的热辐射。周围温度过高时应采取排风降温措施。

6.2 安装： 电容器需直立安装，不得倒立或横放，并排安装时电容器之间的距离不得小于 50mm。电容器连接导线**使用绝缘铜芯软导线，并考虑其最小截面积。

6.3 电容器额定电压：

电容器的额定电压应不低于该电容器接入电网的运行电压，注意综合考虑以下几种情况所引起的电压升高，而选用额定电压较高的电容器。

6.3.1 电容器因为自身具有补偿功能，接入电路后使电路电压升高。

6.3.2 电容器回路中为降低谐波及其它影响而接入串联电抗器时，使电容器端子

电压高于电网的运行电压。

6.3.3 电容器在轻载时端子电压升高较多，这种情况注意切除部分或全部电容器。

6.3.4 电容器直接与感应电动机的出线端连接，当电动机从线路中断开时，可能发生自激而变为发电机，并使电容器上电压升高且超过额定值，为避免这一点，应使电容器电流小于电动机空载电流。

6.3.5 在电容器自系统断开后不得在 3min 之内重新接入系统，防止电容器电压叠加产生过电压影响电容器。

6.4 过电流

如因电网电压畸变或附近存在谐波源（如： 电力电子设备，大型整流器，大功率变频装置及冶炼中频炉等设备）等原因造成电容器过电流运行，应采取措施降低由于谐波引起的过电流。

6.5 电网系统谐波：

电容器是谐波的低阻通道，在谐波下大量谐波注入电容器，使电容器承受过电流、过电压， 电容器还会使谐波放大甚至发生谐振，危及电网安全，并使电容器寿命大大下降。当电网系统谐波含量超标时， 由于谐波引起的电压波形尖峰电压很高，可能造成电容器介质击穿。所以在谐波大的场合电容器一定要采取抑制谐波措施使用。

6.6 根据补偿方式及实际使用情况不同，可考虑采取不同的保护方式。

6.7 维护保养

6.7.1 应定期检查电容器运行电压、 电流情况避免电容器在过电压、过电流下长期运行，并做好电容器运行记录。

6.7.2 定期检查电容器装置的所有连接接触点， 以避免因接触不良、松动造成接触部位过热，同时还有可能产生电弧而形成高频振荡，在电容器上形成一个持续性的充放电损坏电容器。

6.7.3 由于继电器动作使电容器跳闸，在未找出原因之前不得重新合闸。

6.8 安全事项：

6.8.1 电容器运行时必须确保接地端子可靠接地。

6.8.2 在接触自系统中退出运行的电容器的导电部分前，即使电容器已经自动放电，仍必须用有绝缘的接地金属杆或放电棒短接电容器的出线端进行人工放电。

订货须知

7. 1 电容器额定电压的选用一定要根据电网电压，并且考虑电容器的投入会抬高电压。往往电网实际电压会高于电网标称电压。电容器电压等级的选用至少比电网标称电压高 5%以上，例如 380V 电网至少用 400V 的电容器，400V 电网至少用450V 的电容器。尤其当电容器回路串有电抗器时，电容器端子上的电压会随所串电抗器的电抗率而相应提高，此时电容器额定电压应根据所串电抗率计算后确定。电容器额定电压的选择也不能一味追求选得越高越好，电压选高了而实际使用电压又低时将造成电容器的实际输出容量大幅度下降。

7.2 订货时需写明电容器的额定电压，额定容量，相数。

7.3 本公司电容器温度类别:C 类其最高环境温度 50℃ , 24 小时内平均最高温度40℃ , 一年平均最高温度 30℃；D 类，其最高环境温度 55℃ , 24 小时内平均最高温度45℃ , 一年平均最高温度 35℃。

7.4 订购电容器时一定要按电容器型号标注方法正确订购。

常见问题

8.1 电容器实测电流小于铭牌标注的额定电流。造成的原因为电压等级高的产品接在电压低的电网运行。

8.2 电容器的电容量测量：三相电容器其任意二个端子之间电容实测值应为电容器铭牌标注总电容值的二分之一，其误差在-5%～+10%以内。单相电容器二端子之间的电容实测值应为电容器铭牌标注总电容值，其误差-5%～+10%以内。

售后服务

真诚地感谢您选用本公司产品，它将带给您丰厚的效益。为了确保您的使用，请务必在安装前仔细阅读本“使用说明书 ”如不按说明书要求使用电容器，属于不正常使用， 电容器有可能将深受其害而早期损坏。

本公司对产品的质量承诺是：在正常使用条件和谐波末超标情况下使用，保质期为 12 个月，时间自销售之日起计算。如质保期内产品有质量问题（非正常使用除外），本公司将给予免费修理或调换。如因成套设计不规范或电容器非正常使用以及系统谐波造成的产品损坏不属于质保之列，其责自负。

如有不明之处请拔打本公司技术咨询电话 0577-62830666  62875311，本公司有关工程技术人员将随时为您解答，并竭诚为您服务！
