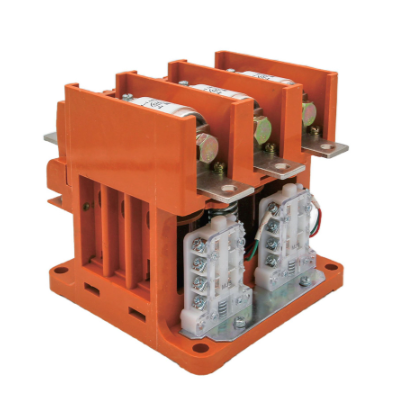

产品图片
CKJ5交流真空接触器
适用范围及特点
该系列交流真空接触器是全国统一设计型。国家机械委和上海电器科学研究所联合设计的最新接触器。复合GB14048.4标准达到目前国外先进水平，该系列接触器以真空开关管为灭弧元件，具有无飞弧、长寿命、无噪声、体积小、安全可靠等特点。能广泛适用于交流50/60赫芝、额定工作电压1140伏以下的电力网络中以接通和分断电路，并与适当的热继电器或电子保护器等有关保护装置组成电磁起动器，特别适宜组成隔爆型电磁起动器及各种电力控制屏。是煤炭、石油、化工、冶金、机械、交通电力等工业部门最理想的重要电路器件。
正常工作条件
周围空气温度为-5°C~40℃℃，接触器安装地点的海拔不超过2000m。空气的相对湿度在最高温度为+40”C时不超过50%，在较低温度下允许有较高的相对湿度，例如最湿月的月平均最低度为+25°C时，月平均最大相对湿度为90%，并考虑到因湿度变化发生在产品表面上的凝露
技术参数
| 型号 | 工作 电压 (V) | 工作 电流 (V) | 主回路极数 | 控制 电压 (V) | 操作 评率 次/h | 主回 路接 通能 力(A) | 主回 路分 断能 力(A) | 极限 分断 (A) | 电寿名 万次) | 机械 寿名 万次) | 安装 尺寸 (mm) | 外型 尺寸 (mm) | 重量 (kg) | ||
| AC3 | AC4 | AC3 | AC4 | ||||||||||||
| CKJ5 80/1140 | 1140.66038 | 80 | 3 | 280.200 110.36 | 600 | 120 | 1250 100次 | 1000 25次 | 3000 3次 | 60 | 6 | 300 | 1070×141 | 165×151×127 | 3.8 |
| CKJ5 125/1140 | 1140.66038 | 125 | 3 | 280.200 110.36 | 600 | 120 | 1250 100次 | 1000 25次 | 3000 3次 | 60 | 6 | 300 | 1070×141 | 165×151×127 | 3.8 |
| CKJ5 160/1140 | 1140.66038 | 160 | 3 | 280.200 110.36 | 600 | 120 | 1600 100次 | 1000 25次 | 3000 3次 | 60 | 6 | 300 | 1070×141 | 165×151×127 | 3.8 |
| CKJ5 250/1140 | 1140.66038 | 250 | 3 | 280.200 110.36 | 600 | 120 | 2500 100次 | 2000 25次 | 4500 3次 | 60 | 6 | 300 | 160×160 | 182×208×184 | 8 |
| CKJ5 315/1140 400/1140 | 1140.66038 | 315 400 | 3 | 280.200 110.36 | 600 | 120 | 4000 100次 | 3200 25次 | 4500 3次 | 60 | 6 | 300 | 180×160 | 216×231×190 | 11.8 |
| CKJ5 600/1140 1250/114 | 1140.66038 | 600 1250 | 3 | 280.200 110.36 | 300 | 120 | 6000 100次 | 4800 25次 | 6000 3次 | 60 | 6 | 300 | 300×230 | 346×263×218 | 19.5 |
动作性能
当周围空气温度为-5°C~+40°C之间时，接触器在控制电源电压为额定值(US)的85%至110%范围内应能可靠地吸合，使用在煤矿井下的接触器，在控制电源电压为额定值(US)的75%至110%范围内均应能可靠地吸合。
释放电压应不高于额定控制电源电压(US)的75%，在交流额定频率下其释放电压也不应低于20%US，对直流也不低于10%US
技术参数
| 型号 | 工作 电压 (V) | 工作 电流 (V) | 主回路极数 | 控制 电压 (V) | 操作 评率 次/h | 主回 路接 通能 力(A) | 主回 路分 断能 力(A) | 极限 分断 (A) | 电寿名 万次) | 机械 寿名 万次) | 安装 尺寸 (mm) | 外型 尺寸 (mm) | 重量 (kg) | ||
| AC3 | AC4 | AC3 | AC4 | ||||||||||||
| CKJ5 80/1140 | 1140.66038 | 80 | 3 | 280.200 110.36 | 600 | 120 | 1250 100次 | 1000 25次 | 3000 3次 | 60 | 6 | 300 | 1070×141 | 165×151×127 | 3.8 |
| CKJ5 125/1140 | 1140.66038 | 125 | 3 | 280.200 110.36 | 600 | 120 | 1250 100次 | 1000 25次 | 3000 3次 | 60 | 6 | 300 | 1070×141 | 165×151×127 | 3.8 |
| CKJ5 160/1140 | 1140.66038 | 160 | 3 | 280.200 110.36 | 600 | 120 | 1600 100次 | 1000 25次 | 3000 3次 | 60 | 6 | 300 | 1070×141 | 165×151×127 | 3.8 |
| CKJ5 250/1140 | 1140.66038 | 250 | 3 | 280.200 110.36 | 600 | 120 | 2500 100次 | 2000 25次 | 4500 3次 | 60 | 6 | 300 | 160×160 | 182×208×184 | 8 |
| CKJ5 315/1140 400/1140 | 1140.66038 | 315 400 | 3 | 280.200 110.36 | 600 | 120 | 4000 100次 | 3200 25次 | 4500 3次 | 60 | 6 | 300 | 180×160 | 216×231×190 | 11.8 |
| CKJ5 600/1140 1250/114 | 1140.66038 | 600 1250 | 3 | 280.200 110.36 | 300 | 120 | 6000 100次 | 4800 25次 | 6000 3次 | 60 | 6 | 300 | 300×230 | 346×263×218 | 19.5 |
动作性能
当周围空气温度为-5°C~+40°C之间时，接触器在控制电源电压为额定值(US)的85%至110%范围内应能可靠地吸合，使用在煤矿井下的接触器，在控制电源电压为额定值(US)的75%至110%范围内均应能可靠地吸合。
释放电压应不高于额定控制电源电压(US)的75%，在交流额定频率下其释放电压也不应低于20%US，对直流也不低于10%US
