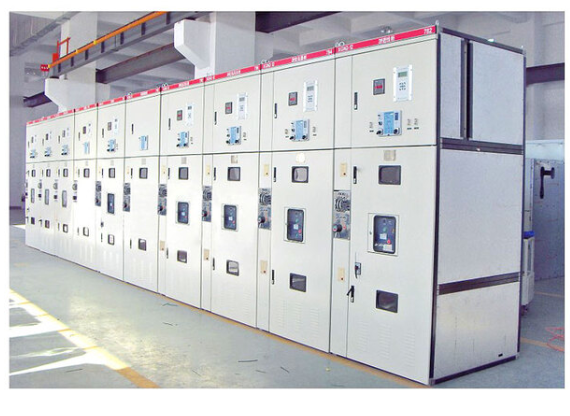

HXGN-12固定式金属封闭高压开关柜

XGN□-12型设备是借鉴国外先进技术，以独特的设计思想和精湛的制造工艺为起点，开发的具有高可靠性的免维护系列化组合型开关设备，可以在左右方向任意扩展，适用3-12kV电压范围的配电系统，根据不同的设计方案可以任意排列，完成不同的配电系统，供客户变电站和主电站分配和接受电能之用，也可以直接用于箱式变电站环网配电和预装式开闭所变电站。

结构组成

    本系列开关柜为金属封闭箱式结构，柜体骨架由角钢焊接而成，柜内部为断路器室、母线室、继电器室，室与室之间用钢板隔开。断路器室在柜体下部，断路器的传动机构电拉杆与操作面板连接；母线室在柜体后上部，为减少柜体的高度，母线可以品字形排列，以3750N抗弯强度的绝缘支持母线与上隔离开关接线端子相连接。电缆室内柜体下部的后方，电缆室内支持绝缘子可设有电压监视装置，电缆固定在支架上，对于主接线为联络方案时，本室则为母线联络室。室内有端子排支架，门上可安装指示仪表，信号元件等二次元件，顶部还可布置二次小母线。继电器室在柜的前方上部，室内安装各种继电器等二次元件。

使用条件

1、  周围空气温度：不高于±40℃，不低于﹣5℃，24小时内平均温度不高于±35℃，超过时需要根据实际降容运行；
2、  户内使用，海拔高度不超过2000m；
3、  周围空气相对湿度：﹢40℃时不超过50%，以较低温度时允许有较大的相对湿度，如﹢20℃为90%，便应考虑到由于湿度的变化可能产生的凝露的影响。
4、周围空气没有明显地受到尘埃、烟、腐蚀性可燃气体、蒸汽式烟雾的污染。
