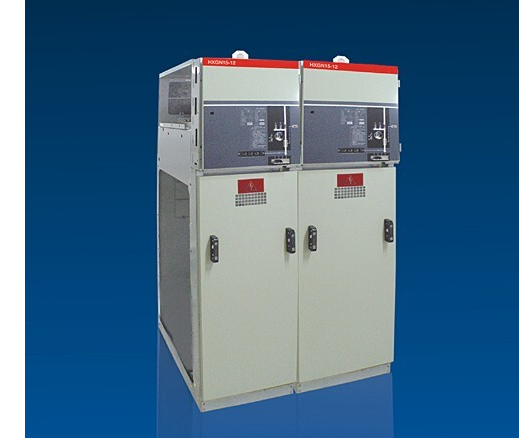

HXGN15-12六氟化硫环网开关柜

1、  主要用途
    HXGN型（固定）交流金属开关设备（简称环网柜），适用于额定电压12kV，频率50Hz的三相交流配电系统，作为接受和分配电能之用，可用于环网或终端供电。

2、结构特点
    该产品外壳骨架采用型材拼装结构及模块设计，针对不同方案可随意组合，方便快捷，可以靠墙安装，占地面积小；柜内有可靠的防误闭锁和开关操作机构，柜内各元件均采取合理的处理方式，以满足机械性能及寿命要求；绝缘件均为大爬距，具有阻燃性能。柜内配用ZFN□-10（R）型真空负荷开关，它由隔离刀及真空灭弧室两部分组成且具有结构紧凑，性能优良。既可手动储能、合分闸操作，又可电动储能分、合闸操作及电动跳闸；手动与电动操作机构并存时；二者之间有可靠的互锁机构。以防止其误动作：分合闸力矩小，操作轻便简单。也可安装SF6负荷开关。

3、使用环境
    1、环境温度上限+40℃，下限-25℃；
2、海拔高度不超过1000m；
3、相对湿度：日平均值不大于95%，月平均值不大于90%；
4、没有爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。
