MNS低压抽出式开关柜

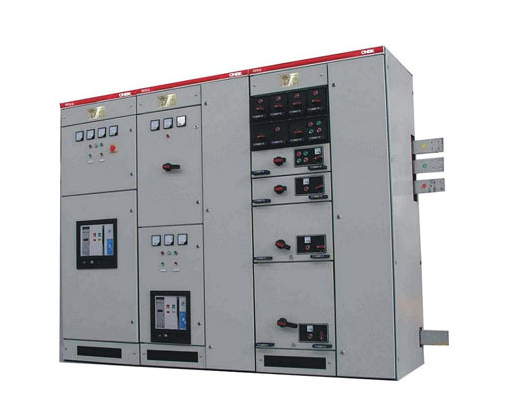

MNS型低压抽出式开关柜

MNS电气机械结构是我公司为适应电力发展的要求参考国外MNS系列低压开关柜设计并加以综合改进后开发的高级型产品，该产品价廉质高，特别适应于低压配电结构之需要。该产品符合国标GB7251，IEC439等要求。

此电气结构框架为组合式结构，基本结构由C型型材组装而成，C型材是以E=25mm为模数，间隔安装孔的钢板弯制而成，框架的全部结构采用敷铝锌板或经过镀锌处理，通过自攻锁螺钉或8.8级六角螺栓紧固联接成基本框架加上相应方案变化及门、隔板、封板、安装支架以及母线功能单元等组成完整的开关柜。开关柜内部尺寸，等部件尺寸，隔室尺寸均实行模数化（E=25）的变化。

主要技术参数

MNS（经济型）低压开关柜外型尺寸表

母线系统

开关柜可配二组主母线，安装在开关柜的后部母线室。二组母线可分别安装在柜后上部或下部。根据进线需要，上下二组母线可分别采用不同或相同截面的材料。二者即可单独供电，也可并联供电，还可用作备用电源。

安全保护系统

每柜设有一块或一组阻燃型的塑料功能板，安装在主母线室与电器室之间。其作用防止开关元件因故障引起飞弧与母线之间短路造成的事故。采用了严密的隔离措施。

柜体的分区设计

抽出式电动机控制中心和小电流的动力配电中心（MCC）

抽出式MCC柜内分成三个隔室。即后部的水平母线隔室，前部左边的功能单元隔室，前部右边的电缆隔室。

动力配电中心（PC）

PC柜内划分成四个隔室，即后部的水平母线隔室，前上部或前左边的功能单元隔室，前下部或前右边的电缆隔室和前左上部的控制回路隔室。

使用条件

1、  周围空气温度：不高于±40℃，不低于﹣5℃，24小时内平均温度不高于±35℃，超过时需要根据实际降容运行；

2、  户内使用，海拔高度不超过2000m；

3、  周围空气相对湿度：﹢40℃时不超过50%，以较低温度时允许有较大的相对湿度，如﹢20℃为90%，便应考虑到由于湿度的变化可能产生的凝露的影响。

4、  安装时倾斜度不超过5度，且整组柜列应相对平整，应符合GBJ232标准；

5、  无剧烈震动和冲击，无腐蚀。
