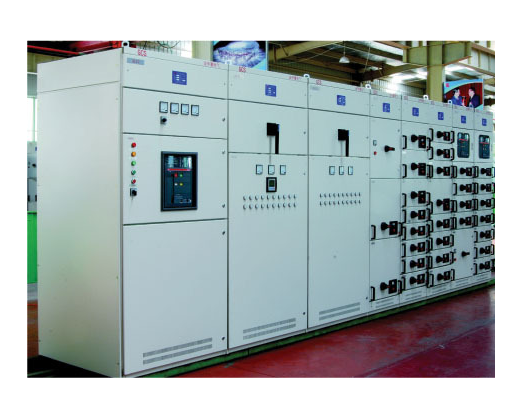

GCS型低压抽出式开关柜

GCS型低压抽出式开关柜

GCS低压抽出式开关柜适合发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统以及大型发电厂、石化系统等自动化程度高、要求与计算机接口的场所。作为三相交流，50（60）HZ，额定电压380V（440，660），额定电流4000A及以下的发、供电系统中的配电、电动机集中控制，无功功率补偿等用户使用。GCS受电柜和动力馈电柜（PC）及电动控制机柜（MCC）全系列的母线短路电流均达到80kA（有效值）、176kA（峰值）。

本产品符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备和控制设备》。

结构、外型尺寸及安装

装置的各功能室相互隔离、隔室可分为功能单元室、母线室和电缆室三部分。

馈线柜（PC）可有三个动力馈电回路组成，每回路馈线最大电流为1600A。

电动机（MCC）柜最多可有22个1/2单元组成，并可按160mm模数出1/2及以上功能单位混合组成，其抽屉可分为1/2单元、1单元、2单元、3单元四种系列，回路额定电流在400A及以下，柜体的各功能单位室各自独立并与电缆室相互隔离。

母线室布置在柜体后面，采用柜后平置式布置，使电缆室上下均有通道，解决了老产品无法上出线的难题。

电缆室布置在柜前侧，宽度为240mm、440mm两种，可供选用。

为提高主电路的动稳定能力，GCS备有专用的GMJ型组合式母线夹和绝缘支撑件，系由高强度、阻燃型的合成材料热塑而成。

通用柜体尺寸见表（单位mm）

使用条件

1、  周围空气温度：不高于±40℃，不低于﹣5℃，24小时内平均温度不高于±35℃，超过时需要根据实际降容运行；

2、  户内使用，海拔高度不超过2000m；

3、  周围空气相对湿度：﹢40℃时不超过50%，以较低温度时允许有较大的相对湿度，如﹢20℃为90%，便应考虑到由于湿度的变化可能产生的凝露的影响。

4、  安装时倾斜度不超过5度，且整组柜列应相对平整，应符合GBJ232标准；

5、  无剧烈震动和冲击，无腐蚀。

主要技术参数
